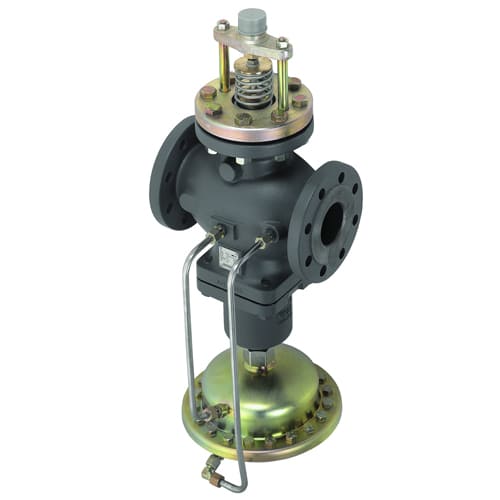

Комбінований регулювальний клапан AFQM 6 із вбудованим регулятором перепаду тиску та обмежувачем витрати
AFQM 6 – це комбінований регулювальний клапан із вбудованим автоматичним регулятором перепаду тиску та обмежувачем витрати прямої дії, який використовується в першу чергу в системах централізованого теплопостачання та охолодження.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
AFQM 6 – це комбінований регулювальний клапан із вбудованим автоматичним регулятором перепаду тиску та обмежувачем витрати прямої дії, який використовується в першу чергу в системах централізованого теплопостачання та охолодження.
Комбіновані регулювальні клапани AFQM 6 призначені для роботи з редукторними електроприводами Danfoss: AMV 655, AMV 658 SD та AME 655, AME 658 SD.
AFQM 6 складається із регулювального клапану із регульованим обмежувачем витрати, та призначенним для встановленняелектроприводу, та регулювального елементу перепаду тиску з однією мембраною та імпульсних трубок.
AFQM 6 запобігає досягненню заданого максимального значення витрати. В комбінації з електроприводами AMV/AME та електронними регуляторами температури серії ECL Comfort, AFQM 6 сприяє досягненню максимальної енергоефективності систем тепловикористання. AFQM6 – з клапанами нерозвантаженими по тиску, діаметром 40 та 50 мм.
Основні характеристики:
- Номінальний діаметр, DN: 40, 50 мм.
- Максимальна пропускна здатність, Kvs: 20, 32 м3/г.
- Діапазон витрати: 2,2 - 16 м3/г.
- Номінальний тиск, РN: 16, 25 бар.
- Перепад тиску на обмежувачі витрати регулювальному клапані Δpb: 0,2 бар.
- Регульоване середовище: підготовлена вода /водний розчин гліколю до 30%.
- Температура регульованого середовища: від 2 до 150 °С.
- Тип з’єднання: Фланцевий.
- Відповідають вимогам Директиви 97/23/ЕС «Обладнання, що працює під тиском».
Технічні характеристики:
| Параметри | Значення |
| Номінальний діаметр DN, мм | 40 або 50 |
| Пропускна здатність клапану Kvs, м3/год | 20 або 32 |
| Діапазон налаштування макс. витрати ΔpРК 0,2 бар, м3/год | 2.2 - 16 |
| Хід штоку | 8 або 12 |
| Відносний діапазон регулювання | > 1:20 |
| Витратна характеристика | Лінійна |
| Фактор кавітації Z | 0,5 або 0,55 |
| Протікання згідно стандарту IEC534, % від Kvs | ≤0,01 |
| Площа мембрани, см2 | 250 |
| Номінальний тиск PN, бар | 16 або 25 |
| Перепад тиску на обмежувачі витрати ΔpРК, бар | 0,2 |
| Макс. перепад тиску, бар | 16 або 20 |
| Регульоване середовище | Підготовлена вода або водний розчин гліколю (до 30 %) |
| рН регульованого середовища | Мін. 7, макс. 10 |
| Температура регульованого середовища, °С | 2 … 150 |
| Приєднання | Фланцеве |
| Матеріал корпусу клапану | Сірий чавун або високоміцний чавун |
| Матеріал корпусу мембранного блоку | Нержавіюча сталь |
| Матеріал сідла клапану | Нержавіюча сталь |
| Матеріал конуса (золотника) клапану | Нержавіюча сталь |
| Матеріал мембрани | EPDM (прокатана, армована фіброю) |
| Матеріал ущільнення регулятора перепаду тиску | EPDM |
| Матеріал ущільнення регулювального клапану | Метал |
| Матеріал імпульсної трубки | Трубка з нержавіючої сталі Ø10×0,8 мм |
| Тип | Ду, мм | Kvs, м3/год | Приєднання | Робочий тиск, бар | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|
| AFQM 6 DN40 (003G1082) | 40 | 20 | Фланцеве | 16 | 003G1082 | 210216.00₴ | - + | |
| AFQM 6 DN40 (003G1084) | 40 | 20 | Фланцеве | 25 | 003G1084 | 228084.00₴ | - + | |
| AFQM 6 DN50 (003G1083) | 50 | 32 | Фланцеве | 16 | 003G1083 | 222672.00₴ | - + | |
| AFQM 6 DN50 (003G1085) | 50 | 32 | Фланцеве | 25 | 003G1085 | 246720.00₴ | - + |
| Тип | Напруга живлення, В | Споживана потужність, Вт | Керування сигналом | Швидкість переміщення штока, с/мм | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|---|
| AME 655 24 V (082G3442) | 24 | 14.4 | аналоговим / 3-позиційним | 2 | 082G3442 | 85992.00₴ | - + | |
| AME 655 230 V (082G3443) | 230 | 16.1 | аналоговим / 3-позиційним | 2 | 082G3443 | 85992.00₴ | - + | |
| AMV 655 24 V (082G3440) | 24 | 14.4 | 3-позиційним | 3 | 082G3440 | 78192.00₴ | - + | |
| AMV 655 230 V (082G3441) | 230 | 16.1 | 3-позиційним | 3 | 082G3441 | 1.00₴ | - + | |
| AME 658 SD 24 V (082G3448) | 24 | 19.2 | аналоговим / 3-позиційним | 4 | 082G3448 | 100080.00₴ | - + | |
| AME 658 SD 230 V (082G3449) | 230 | 35.7 | аналоговим / 3-позиційним | 4 | 082G3449 | 100080.00₴ | - + | |
| AMV 658 SD 24 V (082G3444) | 24 | 19.2 | 3-позиційним | 4 | 082G3444 | 89592.00₴ | - + |
