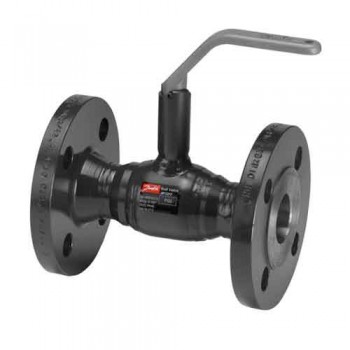

Сталевий шаровий кран JIP-FF (JIP FB-FF) фланцевий, з рукояткою
Кульові (шарові) крани JIP спеціально спроектовані для застосування у системах централізованого теплопостачання та інших системах із попередньо обробленою водою для запобігання корозії.
Кульові (шарові) крани виконані повністю із сталевого зварного корпусу, куля виготовлена з нержавіючої сталі, та відповідають всім вимогам до сучасної арматури, що використовується в системах теплопостачання. Вони забезпечують високий рівень надійності та безпеки.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
Крани забезпечені унікальним ущільненням штока із застосуванням фторопласту, (гумові ущільнення не використані), що гарантує герметичність та підвищену циклічність при високих і змінних температурах теплоносія.
У крані застосовано самообжимну конструкцію кулі за рахунок спеціальної пружини та з двох кілець з армованого вуглеволокном фторопласту. Цим забезпечено герметичне замикання потоку теплоносія і оптимальне необхідне зусилля повороту кулі.
Головна особливість цього крана, крім застосування термостійких ущільнювачів, полягає у недопущенні будь-якого негативного впливу температури та тиску теплоносія на кулю та ущільнювачі. З цією метою зусилля від температурного подовження трубопроводів сприймаються корпусом крана, захищаючи кулю від заклинювання. Цим конструктивним рішенням збільшується термін служби крана за рахунок відсутності спрацьовуваності прокладок.
Конструкція клапана робить їх ідеальними для застосування завдяки наступному:
- Енергозбереження: з оптимальною структурою потоку клапани мають найвищий kv на ринку та отже, найнижчі затрати на роботу насосів.
- Тривалий термін служби та оптимальна герметичність завдяки дизайну і вибору матеріалу ущільнення кулі (PTFE армованого вуглецем) і ущільнення штока (графіт).
- Кульові (шарові) крани Danfoss не потребують обслуговування протягом всього терміну експлуатації.
Технічні характеристики
| Параметри | Значення |
| DN | 15 - 200 мм |
| Максимальна температура | 180 °С |
| Робочий тиск, РN | 16 - 40 бар |
| Kvs | 8 - 6100 м3/год |
| Робоче середовище | циркуляційна вода, розчин гліколю до 50 % |
| Матеріал корпуса | вуглецева сталь |
| Матеріал шару | нержавіюча сталь |
| Матеріал ущільнення | фторопласт (PTFE) |
| Тип | Ду, мм | Робочий тиск, бар | Kvs, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| JIP-FF DN15 PN40 (065N1101) | 15 | 40 | 8 | 065N1101 | 3012.00₴ | - + | |
| JIP-FF DN20 PN40 (065N0305) | 20 | 40 | 15 | 065N0305 | 3708.00₴ | - + | |
| JIP-FF DN25 PN40 (065N0310) | 25 | 40 | 34 | 065N0310 | 4164.00₴ | - + | |
| JIP-FF DN32 PN40 (065N0315) | 32 | 40 | 52 | 065N0315 | 4608.00₴ | - + | |
| JIP-FF DN40 PN40 (065N0320) | 40 | 40 | 96 | 065N0320 | 5868.00₴ | - + | |
| JIP-FF DN50 PN40 (065N0325) | 50 | 40 | 184 | 065N0325 | 6864.00₴ | - + | |
| JIP-FF DN65 PN16 (065N3606) | 65 | 16 | 200 | 065N3606 | 10104.00₴ | - + | |
| JIP-FF DN80 PN16 (065N3607) | 80 | 16 | 470 | 065N3607 | 12084.00₴ | - + | |
| JIP-FF DN100 PN16 (065N3608) | 100 | 16 | 640 | 065N3608 | 17148.00₴ | - + | |
| JIP-FF DN125 PN16 (065N3609) | 125 | 16 | 1080 | 065N3609 | 24396.00₴ | - + | |
| JIP-FF DN150 PN16 (065N3610) | 150 | 16 | 1900 | 065N3610 | 38136.00₴ | - + | |
| JIP-FF DN200 PN16 (065N3611) | 200 | 16 | 2300 | 065N3611 | 55236.00₴ | - + | |
| JIP-FF DN65 PN25 (065N3612) | 65 | 25 | 200 | 065N3612 | 10452.00₴ | - + | |
| JIP-FF DN80 PN25 (065N3613) | 80 | 25 | 470 | 065N3613 | 12384.00₴ | - + | |
| JIP-FF DN100 PN25 (065N3614) | 100 | 25 | 640 | 065N3614 | 18240.00₴ | - + | |
| JIP-FF DN125 PN25 (065N3615) | 125 | 25 | 1080 | 065N3615 | 26076.00₴ | - + | |
| JIP-FF DN150 PN25 (065N3616) | 150 | 25 | 1900 | 065N3616 | 40764.00₴ | - + | |
| JIP-FF DN200 PN25 (065N3617) | 200 | 25 | 2300 | 065N3617 | 57516.00₴ | - + |
| Тип | Ду, мм | Робочий тиск, бар | Kvs, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| JIP FB-FF DN15 PN40 (065N0300) | 15 | 40 | 11 | 065N0300 | 3360.00₴ | - + | |
| JIP FB-FF DN20 PN40 (065N1305) | 20 | 40 | 50 | 065N1305 | 4788.00₴ | - + | |
| JIP FB-FF DN25 PN40 (065N1310) | 25 | 40 | 90 | 065N1310 | 5640.00₴ | - + | |
| JIP FB-FF DN32 PN40 (065N1315) | 32 | 40 | 160 | 065N1315 | 7416.00₴ | - + | |
| JIP FB-FF DN40 PN40 (065N1320) | 40 | 40 | 235 | 065N1320 | 9012.00₴ | - + | |
| JIP FB-FF DN50 PN40 (065N1325) | 50 | 40 | 395 | 065N1325 | 15720.00₴ | - + | |
| JIP FB-FF DN65 PN16 (065N1230) | 65 | 16 | 820 | 065N1230 | 16404.00₴ | - + | |
| JIP FB-FF DN80 PN16 (065N1235) | 80 | 16 | 1100 | 065N1235 | 23184.00₴ | - + | |
| JIP FB-FF DN100 PN16 (065N1840) | 100 | 16 | 2300 | 065N1840 | 30672.00₴ | - + | |
| JIP FB-FF DN125 PN16 (065N1845) | 125 | 16 | 3700 | 065N1845 | 42336.00₴ | - + | |
| JIP FB-FF DN150 PN16 (065N1851) | 150 | 16 | 6100 | 065N1851 | 62580.00₴ | - + | |
| JIP FB-FF DN65 PN25 (065N1330) | 65 | 25 | 820 | 065N1330 | 17580.00₴ | - + | |
| JIP FB-FF DN80 PN25 (065N1335) | 80 | 25 | 1100 | 065N1335 | 24504.00₴ | - + | |
| JIP FB-FF DN100 PN25 (065N1940) | 100 | 25 | 2300 | 065N1940 | 36528.00₴ | - + | |
| JIP FB-FF DN125 PN25 (065N1945) | 125 | 25 | 3700 | 065N1945 | 48072.00₴ | - + | |
| JIP FB-FF DN150 PN25 (065N1951) | 150 | 25 | 6100 | 065N1951 | 68208.00₴ | - + |
