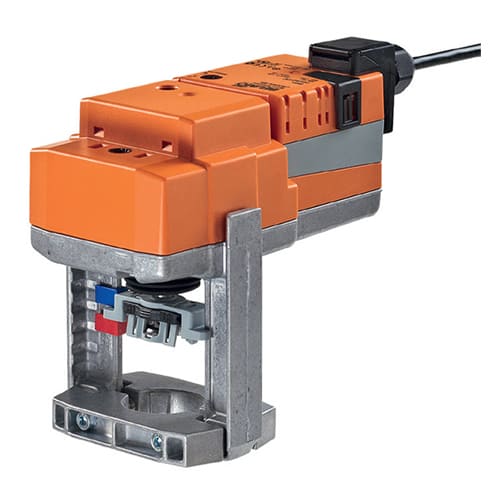

Электропривод для седельных клапанов BELIMO LV..A..
Электроприводы для седельных клапанов BELIMO LV..A.. применяются для управления седельными клапанами серий H4…, H5…, H6…, H7…, управляются приводы по 3х-точечной схеме или стандартным аналоговым сигналом 2…10В. Напряжение питания – АС/DC 24 В или АС 230 В. Время хода привода составляет 150 или 35 с.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Электроприводы для седельных клапанов BELIMO LV..A.. применяются для управления седельными клапанами серий H4…, H5…, H6…, H7…, управляются приводы по 3х-точечной схеме или стандартным аналоговым сигналом 2…10В. Напряжение питания – АС/DC 24 В или АС 230 В. Время хода привода составляет 150 или 35 с.
Электроприводы LVC24A-MP-TPC и LV24A-MP-TPC имеют коммуникацию по MP-Bus, получают цифровой регулирующий сигнал от верхнего уровня через шину MP-Bus и перемещаются в заданное положение. Соединение U используется как коммуникационный интерфейс и не поставляет аналоговые измерения напряжения.
Простая установка:
Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод может быть закреплен на шейке клапана в любом положении.
Ручное управление:
С помощью 5 мм шестигранного ключа при нажатой кнопке на корпусе привода. При подаче питания шток привода вернется на место, соответствующее управляющему сигналу.
Высокая функциональная надежность:
Привод защищен от короткого замыкания и переполюсовки питания, защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Технические характеристики:
| Параметры | Значение |
| Напряжение питания | АС/DC 24 В или АС 230 В |
| Частота напряжения питания | 50/60 Гц |
| Диапазон напряжения питания | AC 19.2…28.8 В / DC 21.6…28.8 В или AC 198…264 В |
| Потребляемая мощность во время движения | 1 - 2 Вт |
| Потребляемая мощность при удержании | 0.5 - 1.5 Вт |
| Расчетная мощность | 1 - 5 ВА |
| Электрическое подключение | Клеммная колодка 4 мм2 и кабель 1 м, 3х0.75 мм2 или 1 м 4x0.75 мм2 |
| Усилие | 500 Н |
| Ручное управление | Шестигранным ключом при нажатой кнопке |
| Ход штока | 15 мм |
| Уровень шума | 45 - 60 дБ(А) |
| Индикация положения | Механическая |
| Класс защиты | III (для низких напряжений) II (все изолировано) |
| Степень защиты корпуса | IP54 |
| Сопротивление изоляции | 0.8 кВ или 4 кВ |
| Температура эксплуатации | 0…+50 °С |
| Температура хранения | -40…+80 °С |
| Влажность окружающей среды | 95%, без конденсации |
По артикулам LV24A-TPC, LV230A-TPC, LV24A-SZ-TPC, LVC24A-SZ-TPC, LVK24AX-3, LVK230AX-3, LVK24AX-SR, LVC24A-MP-TPC, LV24A-MP-TPC цена предоставляется исключительно по запросу
| Тип | Напряжение питания, В | Управление сигналом | Время срабатывания, С | Усилие, Н | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| LV24A-TPC 24 V (LV24A-TPC) | 24 | 3-позиционным | 150 | 500 | LV24A-TPC | 1.00₴ | - + | |
| LV230A-TPC 230 V (LV230A-TPC) | 230 | 3-позиционным | 150 | 500 | LV230A-TPC | 1.00₴ | - + | |
| LV24A-SZ-TPC 24 V (LV24A-SZ-TPC) | 24 | аналоговым | 150 | 500 | LV24A-SZ-TPC | 1.00₴ | - + | |
| LVC24A-SZ-TPC 24 V (LVC24A-SZ-TPC) | 24 | аналоговым | 35 | 500 | LVC24A-SZ-TPC | 1.00₴ | - + | |
| LVK24AX-3 LVKA-120 101 G14 24 V (LVK24AX-3) | 24 | 3-позиционным | 150 / 35 | 500 | LVK24AX-3 | 1.00₴ | - + | |
| LVK230AX-3 LVKA-150 101 G14 230 V (LVK230AX-3) | 230 | 3-позиционным | 150 / 35 | 500 | LVK230AX-3 | 1.00₴ | - + | |
| LVK24AX-SR LVKA-190 101 G24 24 V (LVK24AX-SR) | 24 | аналоговым | 150 / 35 | 500 | LVK24AX-SR | 1.00₴ | - + | |
| LVC24A-MP-TPC 24 V (LVC24A-MP-TPC) | 24 | аналоговым | 35 | 500 | LVC24A-MP-TPC | 20816.14₴ | - + | |
| LV24A-MP-TPC 24 V (LV24A-MP-TPC) | 24 | аналоговым | 150 | 500 | LV24A-MP-TPC | 19476.49₴ | - + |
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Дополнительный вспомогательный переключатель (S2A-H) | Дополнительный вспомогательный переключатель 1 мA...3 (0,5) A, AC 250 В для электроприводов AVK.., EV.., LV.., NV.., NVK.., RV.., SV.., SVL.. | S2A-H | 6492.16₴ | - + | |
| Подогреватель штока 24 В 30 Вт (ZH24-1-A) | Подогреватель штока 24 В, 30 Вт для электроприводов LV.., NV.., SV.. | ZH24-1-A | 6337.59₴ | - + |
