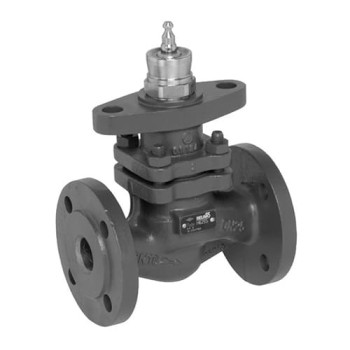

Седельный регулирующий клапан BELIMO H6…S
Бренд
Belimo
В избранное
Двухходовые седельные фланцевые клапаны PN16 DN 15...150 BELIMO H6…S предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха, а также в водяных и паровых контурах отопительных установок.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Двухходовые седельные фланцевые клапаны PN16 DN 15...150 BELIMO H6…S предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха, а также в водяных и паровых контурах отопительных установок.
Применение:
- водяные контуры в установках подготовки воздуха;
- водяные контуры в отопительных установках.
Принцип работы:
Седельный клапан приводится в действие линейным электроприводом, который управляется стандартным аналоговым сигналом, или по 3-точечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.
Особенности изделия:
- равнопропорциональная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ для поворота привода.
Технические характеристики:
| Параметры | Значение |
| Рабочая среда | Холодная или горячая вода, вода с антифризом ≤50 % от объема |
| Температура среды | +5 до +150 °C |
| Условное давление Ps | 1600 кПа (PN 16) |
| Характеристика потока | Участок А-АВ: равнопропорциональная |
| Амплитуда изменений регулируемой среды Sv | DN15 Sv=50 DN20...150 Sv=100 |
| Величина протекания | Участок А-АВ: макс. 0.05 % от Kvs. |
| Трубное подключение | Фланцы ISO 7005-2 (PN 16) |
| Допустимый перепад давления △рmах | DN 15…25 △рmах = 1000 кПа DN 32…150 △рmах = △ps |
| Точка закрытия | Внизу (△) |
| Положение установки | Вертикально или горизонтально |
| Тех. обслуживание | Не требует |
| Материал тела клапана | Чугун GG25 |
| Материал конуса клапана | Нержавеющая сталь |
| Материал штока клапана | Нержавеющая сталь |
| Материал седла клапана | Нержавеющая сталь |
| Материал уплотнения штока | О-образное кольцо EPDM |
Подробнее
Номенклатура для заказа
| Тип | Ду, мм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| H611S DN15 (H611S) | 15 | 0.63 | H611S | 20764.62₴ | - + | |
| H612S DN15 (H612S) | 15 | 1 | H612S | 20764.62₴ | - + | |
| H613S DN15 (H613S) | 15 | 1.6 | H613S | 20764.62₴ | - + | |
| H614S DN15 (H614S) | 15 | 2.5 | H614S | 20764.62₴ | - + | |
| H615S DN15 (H615S) | 15 | 4 | H615S | 20764.62₴ | - + | |
| H619S DN20 (H619S) | 20 | 4 | H619S | 22207.32₴ | - + | |
| H620S DN20 (H620S) | 20 | 6.3 | H620S | 22207.32₴ | - + | |
| H624S DN25 (H624S) | 25 | 6.3 | H624S | 24629.00₴ | - + | |
| H625S DN25 (H625S) | 25 | 10 | H625S | 24629.00₴ | - + | |
| H632S DN32 (H632S) | 32 | 16 | H632S | 29214.73₴ | - + | |
| H640S DN40 (H640S) | 40 | 25 | H640S | 35294.69₴ | - + | |
| H650S DN50 (H650S) | 50 | 40 | H650S | 42405.16₴ | - + | |
| H664S DN65 (H664S) | 65 | 58 | H664S | 52349.50₴ | - + | |
| H665S DN65 (H665S) | 65 | 63 | H665S | 62396.90₴ | - + | |
| H680S DN80 (H680S) | 80 | 100 | H680S | 70795.49₴ | - + | |
| H6100S DN100 (H6100S) | 100 | 145 | H6100S | 84964.89₴ | - + | |
| H6125S DN125 (H6125S) | 125 | 220 | H6125S | 142363.85₴ | - + | |
| H6150S DN150 (H6150S) | 150 | 320 | H6150S | 177349.40₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Переходник седельного клапана (ZNV-C) | Переходник для соединения штока электропривода со штоком седельного клапана Belimo | ZNV-C | 875.93₴ | - + | |
| Подогреватель штока 24 В 60 Вт (ZH24-1-B) | Подогреватель штока DN 65...250, 24 В, 60 Вт для седельных клапанов H6.., H7.. | ZH24-1-B | 13551.10₴ | - + |
Номенклатура для заказа Электроприводы
| Тип | Напряжение питания, В | Управление сигналом | Время срабатывания, С | Усилие, Н | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| LV24A-TPC 24 V (LV24A-TPC) | 24 | 3-позиционным | 150 | 500 | LV24A-TPC | 1.00₴ | - + | |
| LV230A-TPC 230 V (LV230A-TPC) | 230 | 3-позиционным | 150 | 500 | LV230A-TPC | 1.00₴ | - + | |
| LV24A-SZ-TPC 24 V (LV24A-SZ-TPC) | 24 | аналоговым | 150 | 500 | LV24A-SZ-TPC | 1.00₴ | - + | |
| LVC24A-SZ-TPC 24 V (LVC24A-SZ-TPC) | 24 | аналоговым | 35 | 500 | LVC24A-SZ-TPC | 1.00₴ | - + | |
| LVK24AX-3 LVKA-120 101 G14 24 V (LVK24AX-3) | 24 | 3-позиционным | 150 / 35 | 500 | LVK24AX-3 | 1.00₴ | - + | |
| LVK230AX-3 LVKA-150 101 G14 230 V (LVK230AX-3) | 230 | 3-позиционным | 150 / 35 | 500 | LVK230AX-3 | 1.00₴ | - + | |
| LVK24AX-SR LVKA-190 101 G24 24 V (LVK24AX-SR) | 24 | аналоговым | 150 / 35 | 500 | LVK24AX-SR | 1.00₴ | - + | |
| LVC24A-MP-TPC 24 V (LVC24A-MP-TPC) | 24 | аналоговым | 35 | 500 | LVC24A-MP-TPC | 20816.14₴ | - + | |
| LV24A-MP-TPC 24 V (LV24A-MP-TPC) | 24 | аналоговым | 150 | 500 | LV24A-MP-TPC | 19476.49₴ | - + | |
| NV24A-TPC 24 V (NV24A-TPC) | 24 | 3-позиционным | 150 | 1000 | NV24A-TPC | 1.00₴ | - + | |
| NV230A-TPC 230 V (NV230A-TPC) | 230 | 3-позиционным | 150 | 1000 | NV230A-TPC | 1.00₴ | - + | |
| NV24A-SZ-TPC 24 V (NV24A-SZ-TPC) | 24 | аналоговым | 150 | 1000 | NV24A-SZ-TPC | 1.00₴ | - + | |
| NVC24A-SZ-TPC 24 V (NVC24A-SZ-TPC) | 24 | аналоговым | 35 | 1000 | NVC24A-SZ-TPC | 1.00₴ | - + | |
| NVK24A-3-TPC 24 V (NVK24A-3-TPC) | 24 | 3-позиционным | 150 / 35 | 1000 | NVK24A-3-TPC | 1.00₴ | - + | |
| NVK230A-3 230 V (NVK230A-3) | 230 | 3-позиционным | 150 / 35 | 1000 | NVK230A-3 | 1.00₴ | - + | |
| NVK24A-SZ-TPC 24 V (NVK24A-SZ-TPC) | 24 | аналоговым | 150 / 35 | 1000 | NVK24A-SZ-TPC | 1.00₴ | - + | |
| NVKC24A-SZ-TPC 24 V (NVKC24A-SZ-TPC) | 24 | аналоговым | 35 / 35 | 1000 | NVKC24A-SZ-TPC | 1.00₴ | - + | |
| NVC24A-MP-TPC 24 V (NVC24A-MP-TPC) | 24 | аналоговым | 35 | 1000 | NVC24A-MP-TPC | 24216.80₴ | - + | |
| NVKC24A-MP-TPC 24 V (NVKC24A-MP-TPC) | 24 | аналоговым | 35 / 35 | 1000 | NVKC24A-MP-TPC | 39107.55₴ | - + | |
| NV24A-MP-TPC 24 V (NV24A-MP-TPC) | 24 | аналоговым | 150 | 1000 | NV24A-MP-TPC | 22671.04₴ | - + | |
| NVK24A-MP-TPC 24 V (NVK24A-MP-TPC) | 24 | аналоговым | 150 / 35 | 1000 | NVK24A-MP-TPC | 36479.77₴ | - + | |
| SV24A-TPC 24 V (SV24A-TPC) | 24 | 3-позиционным | 150 | 1500 | SV24A-TPC | 1.00₴ | - + | |
| SV230A-TPC 230 V (SV230A-TPC) | 230 | 3-позиционным | 150 | 1500 | SV230A-TPC | 1.00₴ | - + | |
| SVC24A-SZ-TPC 24 V (SVC24A-SZ-TPC) | 24 | аналоговым | 35 | 1500 | SVC24A-SZ-TPC | 1.00₴ | - + | |
| SV24A-SZ-TPC 24 V (SV24A-SZ-TPC) | 24 | аналоговым | 150 | 1500 | SV24A-SZ-TPC | 1.00₴ | - + | |
| SVC24A-MP-TPC 24 V (SVC24A-MP-TPC) | 24 | аналоговым | 35 | 1500 | SVC24A-MP-TPC | 32563.86₴ | - + | |
| SV24A-MP-TPC 24 V (SV24A-MP-TPC) | 24 | аналоговым | 150 | 1500 | SV24A-MP-TPC | 30348.28₴ | - + | |
| AVK24A-3-TPC 24 V (AVK24A-3-TPC) | 24 | 3-позиционным | 150 / 35 | 2000 | AVK24A-3-TPC | 1.00₴ | - + | |
| AVK230A-3 230 V (AVK230A-3) | 230 | 3-позиционным | 150 / 35 | 2000 | AVK230A-3 | 1.00₴ | - + | |
| AVK24A-SZ-TPC 24 V (AVK24A-SZ-TPC) | 24 | аналоговым | 150 / 35 | 2000 | AVK24A-SZ-TPC | 1.00₴ | - + | |
| AVK24A-MP-TPC 24 V (AVK24A-MP-TPC) | 24 | аналоговым | 150 / 35 | 2000 | AVK24A-MP-TPC | 71619.89₴ | - + | |
| EV24A-TPC 24 V (EV24A-TPC) | 24 | 3-позиционным | 150 | 2500 | EV24A-TPC | 1.00₴ | - + | |
| EV230A-TPC 230 V (EV230A-TPC) | 230 | 3-позиционным | 150 | 2500 | EV230A-TPC | 1.00₴ | - + | |
| EV24A-SZ-TPC 24 V (EV24A-SZ-TPC) | 24 | аналоговым | 150 | 2500 | EV24A-SZ-TPC | 43796.34₴ | - + | |
| EVC24A-SZ 24 V (EVC24A-SZ) | 24 | аналоговым | 35 | 2500 | EVC24A-SZ | 1.00₴ | - + | |
| EVC24A-MF 24 V (EVC24A-MF) | 24 | аналоговым | 35 | 2500 | EVC24A-MF | 1.00₴ | - + | |
| EV24A-MP-TPC 24 V (EV24A-MP-TPC) | 24 | аналоговым | 150 | 2500 | EV24A-MP-TPC | 47042.42₴ | - + | |
| RV24A-SZ 24 V (RV24A-SZ) | 24 | аналоговым | 150 | 4500 | RV24A-SZ | 1.00₴ | - + | |
| RV24A-MF 24 V (RV24A-MF) | 24 | аналоговым | 150 | 4500 | RV24A-MF | 1.00₴ | - + |
