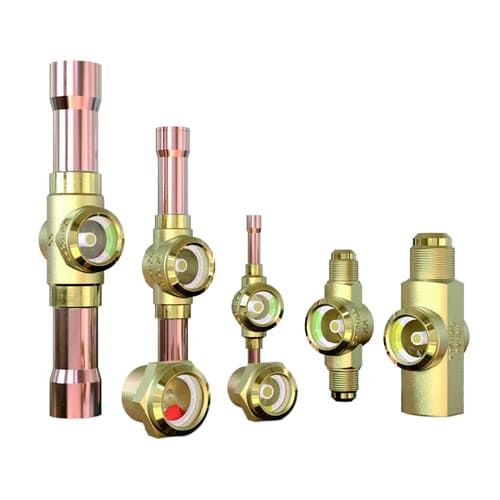

Смотровое стекло SGP
Бренд
Danfoss
В избранное
Смотровое стекло Danfoss SGP является защитным устройством для холодильных систем.
Устанавливается после фильтра-осушителя в жидкостных линиях холодильных систем с целью контроля за состоянием хладагента (жидкость/газ); также устанавливаются на линии возврата масла из отделителя масла с целью контроля наличия потока масла.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Смотровое стекло Danfoss SGP является защитным устройством для холодильных систем.
Устанавливается после фильтра-осушителя в жидкостных линиях холодильных систем с целью контроля за состоянием хладагента (жидкость/газ); также устанавливаются на линии возврата масла из отделителя масла с целью контроля наличия потока масла.
Цветовой индикатор влажности смотрового стекла предназначен для контроля содержания влаги в хладоагенте.
Кроме того, смотровые стекла Danfoss гнездового типа предназначены для контроля уровня жидкого хладагента в ресивере; уровня масла в компрессоре и отделителе масла.
Особенности:
- Доступны варианты соединения под развальцовку, пайку, с торцевым уплотнением и для монтажа в специальное гнездо.
- Доступны варианты с индикаторами влажности или без него.
- Большое смотровое окошко для лучшей видимости.
- Высокоточная цветовая индикация уровня влажности.
- Легкость индикации уровня жидкости и масла с помощью плавающего шарика в моделях гнездового типа.
- Высокая коррозионная стойкость в течение 2000 часов распыления солевого раствора для материалов из латуни согласно требованиям ASTM B117.
- Одобрение UL, соответствует Директиве по оборудованию, работающему под давлением, 2014/68/EU.
Функции:
- Индикаторы влаги имеют чувствительные элементы, которые изменяют цвет с зеленого на желтый в соответствии с содержанием влаги в системе в ppm (долях на миллион).
- Значения, соответствующие «зеленому цвету/сухому состоянию», считаются идеальным состоянием, означающим полную защиту от негативных воздействий влаги.
- Если зеленый цвет начинает тускнуть, то это значит, что содержание влаги приближается к критическому уровню.
- Если цвет меняется на желтый, то это четкий сигнал о том, что поглощающая способность фильтров-осушителей исчерпана и их следует заменить как можно скорее.
- Если условия функционирования системы нормальные, то через стекло индикатора виден жидкий хладоагент. Наличие пузырей означает недостаточное переохлаждение и недостаточное количество хладоагента.
- Во время запуска цвет чувствительного элемента может быть желтым из-за воздействия влаги, которая попала в контур вместе с воздухом. Когда благодаря функционированию фильтра-осушителя содержание влаги в хладагенте возвращается на приемлемые уровни, индикатор снова приобретает зеленый цвет. Это свидетельствует о восстановлении равновесия. Если желтый цвет не исчезает, то следует принять меры по удалению влаги. Лишь восстановление зеленого цвета на индикаторе свидетельствует, что принятые меры были эффективны.
Типичные виды использования для смотровых стекол SGP такие:
- Холодильные камеры
- Холодильные машины (чиллеры)
- Тепловые насосы
- Системы охлаждения в транспортных средствах
| Максимальное рабочее давление | 52 бар | |||||||
| Диапазон температур рабочей среды | –50 … 80 °С | |||||||
| Температура и влажность окружающей среды во время транспортировки / хранения | –40 … 65, Относительная влажность воздуха ≤ 95 % °С | |||||||
| Материал корпуса | Латунь | |||||||
| Хладоагенты | Тип І: R290, R600, R600a; Тип N: R134a, R22, R32, R404A, R407A, R407C, R407F, R407H, R410A, R448A, R449A, R450A, R452A, R452B, R454B, R454C, R455A, R463A, R507, R513A, R515B, R1233zd(E), R1234ze(E), R1234yf, R1270, R744 (CO2) | |||||||
Подробнее
Номенклатура для заказа модели без индикатора влаги
| Тип | Тип присоединения | Присоединение | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| SGP 12s X (014L0086) | Под пайку, внутреннее x внутреннее ODF x ODF | 1/2" | 014L0086 | 1392.00₴ | - + | |
| SGP 16s X (014L0087) | Под пайку, внутреннее x внутреннее ODF x ODF | 5/8", 16 мм | 014L0087 | 1848.00₴ | - + |
Номенклатура для заказа модели с индикатором влаги типа I
| Тип | Тип присоединения | Присоединение | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| SGP 6s I (014L0034) | Под пайку, внутреннее x внутреннее ODF x ODF | 1/4" | 014L0034 | 1191.60₴ | - + | |
| SGP 10s I (014L0035) | Под пайку, внутреннее x внутреннее ODF x ODF | 3/8" | 014L0035 | 1236.00₴ | - + | |
| SGP 10s I (014L0041) | Под пайку, внутреннее x внутреннее ODF x ODF | 10 мм | 014L0041 | 1236.00₴ | - + | |
| SGP 12s I (014L0036) | Под пайку, внутреннее x внутреннее ODF x ODF | 1/2" | 014L0036 | 1392.00₴ | - + | |
| SGP 12s I (014L0042) | Под пайку, внутреннее x внутреннее ODF x ODF | 12 мм | 014L0042 | 1392.00₴ | - + | |
| SGP 16s I (014L0044) | Под пайку, внутреннее x внутреннее ODF x ODF | 5/8", 16 мм | 014L0044 | 1848.00₴ | - + | |
| SGP 18s I (014L0045) | Под пайку, внутреннее x внутреннее ODF x ODF | 18 мм | 014L0045 | 2424.00₴ | - + | |
| SGP 19s I (014L0047) | Под пайку, внутреннее x внутреннее ODF x ODF | 3/4", 19 мм | 014L0047 | 2424.00₴ | - + | |
| SGP 22s I (014L0039) | Под пайку, внутреннее x внутреннее ODF x ODF | 7/8", 22 мм | 014L0039 | 3084.00₴ | - + |
Номенклатура для заказа модели с индикатором влаги типа N
| Тип | Тип присоединения | Присоединение | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|
| SGP 6 N (014L0161) | Развальцовка, внешнее x внешнее | 1/4" | 014L0161 | 1191.60₴ | - + | |
| SGP 10 N (014L0162) | Развальцовка, внешнее x внешнее | 3/8" | 014L0162 | 1236.00₴ | - + | |
| SGP 12 N (014L0163) | Развальцовка, внешнее x внешнее | 1/2" | 014L0163 | 1392.00₴ | - + | |
| SGP 16 N (014L0165) | Развальцовка, внешнее x внешнее | 5/8" | 014L0165 | 1848.00₴ | - + | |
| SGP 19 N (014L0166) | Развальцовка, внешнее x внешнее | 3/4" | 014L0166 | 2424.00₴ | - + | |
| SGP 6 N (014L0171) | Развальцовка, внешнее x внутреннее | 1/4" | 014L0171 | 1191.60₴ | - + | |
| SGP 10 N (014L0172) | Развальцовка, внешнее x внутреннее | 3/8" | 014L0172 | 1236.00₴ | - + | |
| SGP 12 N (014L0173) | Развальцовка, внешнее x внутреннее | 1/2" | 014L0173 | 1392.00₴ | - + | |
| SGP 16 N (014L0174) | Развальцовка, внешнее x внутреннее | 5/8" | 014L0174 | 1848.00₴ | - + | |
| SGP 19 N (014L0175) | Развальцовка, внешнее x внутреннее | 3/4" | 014L0175 | 2424.00₴ | - + | |
| SGP 6s N (014L0181) | Под пайку, внутреннее x внутреннее ODF x ODF | 1/4" | 014L0181 | 1191.60₴ | - + | |
| SGP 6s N (014L0191) | Под пайку, внутреннее x внутреннее ODF x ODF | 6 мм | 014L0191 | 1191.60₴ | - + | |
| SGP 10s N (014L0182) | Под пайку, внутреннее x внутреннее ODF x ODF | 3/8" | 014L0182 | 1236.00₴ | - + | |
| SGP 10s N (014L0192) | Под пайку, внутреннее x внутреннее ODF x ODF | 10 мм | 014L0192 | 1236.00₴ | - + | |
| SGP 12s N (014L0183) | Под пайку, внутреннее x внутреннее ODF x ODF | 1/2" | 014L0183 | 1392.00₴ | - + | |
| SGP 12s N (014L0193) | Под пайку, внутреннее x внутреннее ODF x ODF | 12 мм | 014L0193 | 1392.00₴ | - + | |
| SGP 16s N (014L0184) | Под пайку, внутреннее x внутреннее ODF x ODF | 5/8", 16 мм | 014L0184 | 1848.00₴ | - + | |
| SGP 18s N (014L0195) | Под пайку, внутреннее x внутреннее ODF x ODF | 18 мм | 014L0195 | 2424.00₴ | - + | |
| SGP 19s N (014L0185) | Под пайку, внутреннее x внутреннее ODF x ODF | 3/4", 19 мм | 014L0185 | 2424.00₴ | - + | |
| SGP 22s N (014L0186) | Под пайку, внутреннее x внутреннее ODF x ODF | 7/8", 22 мм | 014L0186 | 3084.00₴ | - + | |
| SGP 22s N (014L0187) | Под пайку, внутреннее x внутреннее ODF x ODF | 1 1/8" | 014L0187 | 3084.00₴ | - + | |
| SGP 6s N (014L0201) | Под пайку, внутреннее x внешнее ODF x ODF | 1/4" | 014L0201 | 1191.60₴ | - + | |
| SGP 10s N (014L0202) | Под пайку, внутреннее x внешнее ODF x ODF | 3/8" | 014L0202 | 1236.00₴ | - + | |
| SGP 12s N (014L0203) | Под пайку, внутреннее x внешнее ODF x ODF | 1/2" | 014L0203 | 1392.00₴ | - + | |
| SGP 16s N (014L0204) | Под пайку, внутреннее x внешнее ODF x ODF | 5/8", 16 мм | 014L0204 | 1848.00₴ | - + | |
| SGP 22s N (014L0206) | Под пайку, внутреннее x внешнее ODF x ODF | 7/8", 22 мм | 014L0206 | 3084.00₴ | - + |
