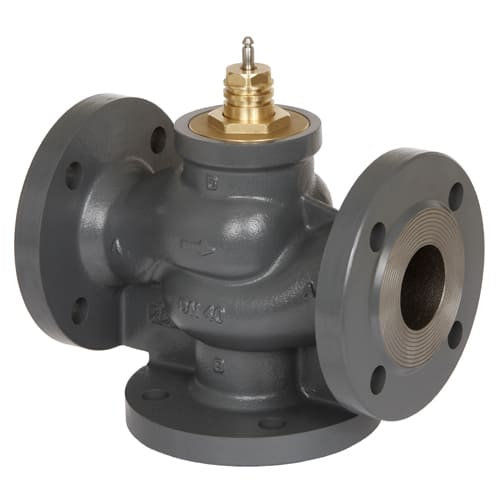

Седельный регулирующий клапан VL 3

Седельный регулирующий клапан VL 3

Бренд Danfoss
В избранное

VL 3 - 3-ходовые, фланцевые седельные регулирующие клапаны с логарифмической расходной характеристикой, которые применяются для регулирования расхода тепло-/хладоносителя в системах отопления и охлаждения.



ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.

VL 3 - 3-ходовые, фланцевые седельные регулирующие клапаны с логарифмической расходной характеристикой, которые применяются для регулирования расхода тепло-/холодоносителя в системах отопления и охлаждения.

Клапаны применяются в сочетании с электрическими приводами:

  • DN 15-50 – с электроприводами AMV(E) 435, 438 SU; AME 445; AMV(E) 25, 25 SU/SD + адаптер; AMV(E) 35 + адаптер.
  • DN 65-80 – с электроприводом AMV(E) 435; AME 445; AME 655, 658 SD, SU + адаптер.
  • DN 100 – с электроприводами AME 655, 658 SD, SU

Особенности:

  • Упругое уплотнение затвора – 100% герметичность
  • Характеристика регулирования: логарифмическая
  • 3-ходовой клапан может быть применен, как смесительный, так и как разделительный
  • Соответствие стандартам: Директива EC по оборудованию, работающему под давлением, 97/23/EC

Основные характеристики:

  • Номинальный диаметр: Ду 15...100 мм
  • Пропускная способность: kvs=0,63...145 м3/ч
  • Номинальное давление: Ру=6 бар
  • Регулируемая среда: вода/водогликоливая смесь с концентрацией гликоля до 50%.
  • Температура регулируемой среды: 2(-10)*...120 °С.
  • Соединение фланцевое.

* при температуре регулируемой среды от -10 до +2 °С необходим подогреватель штока.



Технические характеристики:

Номинальный диаметр Ду, мм

15

20

25

32

40

50

65

80

100

Значение kvs, м3/ч

0,63

1

1,6

2,5

4

6,3

10

16

25

40

63

100

145

Ход штока, мм

10

15

20

30

Динамический диапазон регулирования



30:1



50:1



100:1

Характеристика регулирования

проход А-АВ: логарифмическая

проход В-ВА: линейная

Коэффициент Z

> 0,4







Величина протечки





Проход А-АВ: 100% герметичность

проход А-АВ:

0,05% от kvs

Проход В-ВА: ≤ 1,0 % от kvs

Рабочее давление Ру, бар

6

Максимальный перепад давлений на клапане (смещение), бар



4



2,5



1,5

Максимальный перепад давлений на клапане (разделение), бар



1



0,6



0,3

Рабочая среда

Вода/водогликолевая смесь с содержанием гликоля до 50%

pH среды

Мин. 7, Макс. 10

Рабочая температура,°С

2(-10 1)) ... 120

Присоединение

Фланцы PN 6 по стандарту EN 1092-2

Материалы

Корпус клапана

Серый чугун EN-GJL-250 (GG-25)

Седло и шток

Нержавеющая сталь



Конус



Латунь

Красная бронза (Rg 5)

Уплотнение

EPDM

1) при температуре среды от -10˚С до +2˚С необходимо использовать подогреватель штока

VL 3 - в большом интернет-магазине Ianv.com.ua. Если срочно нужно найти Отопление и охлаждение DANFOSS и другие комплектующие не выходя из квартиры, зайдите к нам в онлайн-маркет НВ промышленная автоматика. Вам нужно рассмотреть предложения и выбрать Отопление и охлаждение DANFOSS по рыночным расценкам? Чтобы точно подобрать Отопление и охлаждение DANFOSS воспользуйтесь удобной системой фильтров. Введите: VL 3 или артикул товара и перед вами появится все предложения марки Danfoss. У нас вы сможете быстро выбрать нужные товары. За качество товаров можно не беспокоиться. Все товары, которые есть у нас, созданы проверенными компаниями, например Danfoss. Если появились при выборе VL 3 вопросы задайте специалистам в онлайн-режиме. Товар можно получить в Сумах в нужные сроки.
Подробнее
Номенклатура для заказа

Тип Ду, ммKvs, м3/ч Артикул Цена, грн. (с НДС) Кол-во
VL 3 DN20 (065Z0356) 206.3 065Z0356 16320.00₴ - +
VL 3 DN25 (065Z0357) 2510 065Z0357 17856.00₴ - +
VL 3 DN40 (065Z0359) 4025 065Z0359 19500.00₴ - +
VL 3 DN50 (065Z0360) 5040 065Z0360 22632.00₴ - +
VL 3 DN100 (065Z3413) 100145 065Z3413 83472.00₴ - +
Аксессуары
Тип Описание товара Артикул Цена, грн. (с НДС) Кол-во
Монтажный адаптер DN15-50 (065Z0311) Монтажный адаптер DN15-50, для электроприводов
AMV(E) 435, AMV(E) 25, 35		 065Z0311 3240.00₴ - +
Монтажный адаптер DN65-80 (065Z0312) Монтажный адаптер DN65-80, для электроприводов
AMV(E) 65X, AMV(E) 56		 065Z0312 3252.00₴ - +
Подогреватель штока DN15-80 (065Z0315) Подогреватель штока для регулирующих клапанов VRB 2, VRB 3, VRG 2, VRG 3,
VL 2, VL 3, VF 2, VF 3, DN15-80, 24 В, для электроприводов
AMV(E) 435, AME 445, AMV(E) 438 SU, AMV(E) 25,
AMV(E) 35, AMV(E) 335, AMV(E) 56		 065Z0315 11100.00₴ - +
Подогреватель штока DN65-125 (065Z7020) Подогреватель штока для регулирующих клапанов VFM 2, VL 2, VL 3,
VF 2, VF 3, DN65-125, 24 В, для электроприводов
AMV(E) 65X, AMV(E) 55, AMV(E) 56		 065Z7020 21780.00₴ - +
Сальниковый блок DN100 (065B1360) Сальниковый блок DN100 065B1360 4344.00₴ - +
Номенклатура для заказа Электроприводы
Тип Напряжение питания, ВПотребляемая мощность, ВтУправление сигналомСкорость перемещения штока, с/мм Артикул Цена, грн. (с НДС) Кол-во
AME 655 24 V (082G3442) 2414.4аналоговым / 3-позиционным2 082G3442 85992.00₴ - +
AME 655 230 V (082G3443) 23016.1аналоговым / 3-позиционным2 082G3443 85992.00₴ - +
AMV 655 24 V (082G3440) 2414.43-позиционным3 082G3440 78192.00₴ - +
AMV 655 230 V (082G3441) 23016.13-позиционным3 082G3441 1.00₴ - +
AME 658 SD 24 V (082G3448) 2419.2аналоговым / 3-позиционным4 082G3448 100080.00₴ - +
AME 658 SD 230 V (082G3449) 23035.7аналоговым / 3-позиционным4 082G3449 100080.00₴ - +
AMV 658 SD 24 V (082G3444) 2419.23-позиционным4 082G3444 89592.00₴ - +
AME 25 24 V (082G3025) 244аналоговым / 3-позиционным11 082G3025 47628.00₴ - +
AMV 25 24 V (082G3023) 2423-позиционным11 082G3023 40524.00₴ - +
AMV 25 230 V (082G3024) 23023-позиционным11 082G3024 40524.00₴ - +
AME 35 24 V (082G3022) 249аналоговым / 3-позиционным 3 082G3022 67620.00₴ - +
AMV 35 24 V (082G3020) 2473-позиционным3 082G3020 43128.00₴ - +
AMV 35 230 V (082G3021) 23073-позиционным3 082G3021 43128.00₴ - +
AME 435 24 V (082H0161) 244.5аналоговым / 3-позиционным7.5 или 15 082H0161 18384.00₴ - +
AMV 435 24 V (082H0162) 242.03-позиционным7.5 или 15 082H0162 16032.00₴ - +
AMV 435 230 V (082H0163) 2302.03-позиционным7.5 или 15 082H0163 16032.00₴ - +
AME 438 SU 24 V (082H0121) 2414аналоговым / 3-позиционным15 082H0121 29568.00₴ - +
AMV 438 SU 24 V (082H0122) 24123-позиционным15 082H0122 20916.00₴ - +
AMV 438 SU 230 V (082H0123) 230123-позиционным15 082H0123 20388.00₴ - +
