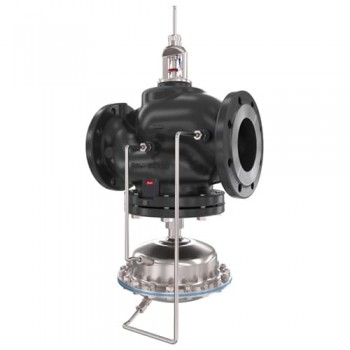

Комбинированный регулирующий клапан AFQM 2 со встроенным регулятором перепада давления и ограничителем расхода
AFQM 2 – это комбинированный регулирующий клапан со встроенным автоматическим регулятором перепада давления и ограничителем расхода прямого действия, который используется в первую очередь в системах централизованного теплоснабжения и охлаждения.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
AFQM 2 – это комбинированный регулирующий клапан со встроенным автоматическим регулятором перепада давления и ограничителем расхода прямого действия, который используется в первую очередь в системах централизованного теплоснабжения и охлаждения.
AFQM 2 является регулятором линейки Danfoss Virtus, пришел на замену комбинированным регулирующим клапанам AFQM.
Комбинированные регулирующие клапаны AFQM 2 предназначены для работы с редукторными электроприводами Danfoss: AMV 655, AMV 658 SD и AME 655, AME 658 SD.
AFQM 2 состоит из регулирующего клапана с регулируемым ограничителем расхода.
AFQM 2 предотвращает достижение заданного максимального значения расхода. В комбинации с электроприводами AMV/AME и электронными регуляторами температуры серии ECL Comfort, AFQM 2 способствует достижению максимальной энергоэффективности систем теплоиспользования.
Основные характеристики:
- Номинальный диаметр, DN: 65 - 250 мм.
- Максимальная пропускная способность, Kvs: 60 - 800 м3/ч.
- Диапазон потока: 5.6 - 500 м3/ч.
- Номинальное давление, РN: 16, 25, 40 бар.
- Перепад давления на ограничителе расхода регулирующего клапана Δpb: 0,2 бар (стандартная версия) или 0,5 бар (версия с увеличенным расходом).
- Регулируемая среда: подготовленная вода / водный раствор гликоля до 30%.
- Температура регулируемой среды: от 2 до 150 °С.
- Присоединение: Фланцевое.
- Соответствуют требованиям Директивы 2014/68/EU (Директива 97/23/ЕС) «Оборудование, работающее под давлением».
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр DN, мм | 65 - 250 |
| Пропускная способность клапана Kvs, м3/ч | 60 - 800 |
| Перепад давления на ограничители расхода Δpb, бар | 0.2 или 0.5 |
| Номинальное давление PN, бар | 16, 25, 40 |
| Площадь мембраны, см2 | 160 или 320 |
| Ход штока | 12 - 32 |
| Авторитет регулирующего клапана | 1 (100 %) в диапазоне настройки расхода |
| Расходная характеристика | Комбинированная |
| Фактор кавитации Z | 0.2 - 0.5 |
| Протекание согласно стандарту IEC534, % от Kvs | ≤0,01 |
| Макс. перепад давления, бар | 10 - 20 |
| Регулируемая среда | Подготовленная вода или водный раствор гликоля (до 30 %) |
| рН регулируемой среды | Мин. 7, макс. 10 |
| Температура регулируемой среды, °С | 2 … 150 |
| Присоединение | Фланцевое |
| Материал корпуса клапана | PN16 - серый чугун, PN25 - высокопрочный чугун или PN40 - стальное литье |
| Материал корпуса мембранного блока | Сталь, мат. № 1.0345, оцинкованная |
| Материал седла клапана | Нержавеющая сталь |
| Материал конуса (золотника) клапана | Нержавеющая сталь |
| Материал мембраны | EPDM (прокатанная, армированная фиброй) |
| Материал уплотнения регулятора перепада давления и регулирующего клапана | EPDM |
| Материал импульсной трубки | Трубка из нержавеющей стали Ø10×0,8 мм |
| Тип | Ду, мм | Kvs, м3/ч | Диапазон настройки, бар | Рабочее давление, бар | Qmax, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|---|
| AFQM 2 DN65 PN16 (003G5500) | 65 | 60 | 0.2 | 16 | 28 | 003G5500 | 254604.00₴ | - + | |
| AFQM 2 DN65 PN25 (003G5514) | 65 | 60 | 0.2 | 25 | 28 | 003G5514 | 424392.00₴ | - + | |
| AFQM 2 DN65 PN25 (003G5515) | 65 | 60 | 0.5 | 25 | 42 | 003G5515 | 424392.00₴ | - + | |
| AFQM 2 DN65 PN40 (003G5528) | 65 | 60 | 0.2 | 40 | 28 | 003G5528 | 658368.00₴ | - + | |
| AFQM 2 DN65 PN40 (003G5529) | 65 | 60 | 0.5 | 40 | 42 | 003G5529 | 658368.00₴ | - + | |
| AFQM 2 DN80 PN16 (003G5502) | 80 | 80 | 0.2 | 16 | 40 | 003G5502 | 313380.00₴ | - + | |
| AFQM 2 DN80 PN25 (003G5516) | 80 | 80 | 0.2 | 25 | 40 | 003G5516 | 442440.00₴ | - + | |
| AFQM 2 DN80 PN25 (003G5517) | 80 | 80 | 0.5 | 25 | 60 | 003G5517 | 442440.00₴ | - + | |
| AFQM 2 DN80 PN40 (003G5530) | 80 | 80 | 0.2 | 40 | 40 | 003G5530 | 673632.00₴ | - + | |
| AFQM 2 DN80 PN40 (003G5531) | 80 | 80 | 0.5 | 40 | 60 | 003G5531 | 673632.00₴ | - + | |
| AFQM 2 DN100 PN16 (003G5504) | 100 | 160 | 0.2 | 16 | 63 | 003G5504 | 391704.00₴ | - + | |
| AFQM 2 DN100 PN16 (003G5505) | 100 | 160 | 0.5 | 16 | 95 | 003G5505 | 391704.00₴ | - + | |
| AFQM 2 DN100 PN25 (003G5518) | 100 | 160 | 0.2 | 25 | 63 | 003G5518 | 519492.00₴ | - + | |
| AFQM 2 DN100 PN25 (003G5519) | 100 | 160 | 0.5 | 25 | 95 | 003G5519 | 519492.00₴ | - + | |
| AFQM 2 DN100 PN40 (003G5532) | 100 | 160 | 0.2 | 40 | 63 | 003G5532 | 771648.00₴ | - + | |
| AFQM 2 DN100 PN40 (003G5533) | 100 | 160 | 0.5 | 40 | 95 | 003G5533 | 771648.00₴ | - + | |
| AFQM 2 DN125 PN16 (003G5506) | 125 | 250 | 0.2 | 16 | 100 | 003G5506 | 493548.00₴ | - + | |
| AFQM 2 DN125 PN16 (003G5507) | 125 | 250 | 0.5 | 16 | 150 | 003G5507 | 493548.00₴ | - + | |
| AFQM 2 DN125 PN25 (003G5520) | 125 | 250 | 0.2 | 25 | 100 | 003G5520 | 654648.00₴ | - + | |
| AFQM 2 DN125 PN25 (003G5521) | 125 | 250 | 0.5 | 25 | 150 | 003G5521 | 654648.00₴ | - + | |
| AFQM 2 DN125 PN40 (003G5534) | 125 | 250 | 0.2 | 40 | 100 | 003G5534 | 916560.00₴ | - + | |
| AFQM 2 DN125 PN40 (003G5535) | 125 | 250 | 0.5 | 40 | 150 | 003G5535 | 916560.00₴ | - + | |
| AFQM 2 DN150 PN16 (003G5508) | 150 | 380 | 0.2 | 16 | 160 | 003G5508 | 740328.00₴ | - + | |
| AFQM 2 DN150 PN16 (003G5509) | 150 | 380 | 0.5 | 16 | 240 | 003G5509 | 740328.00₴ | - + | |
| AFQM 2 DN150 PN25 (003G5522) | 150 | 380 | 0.2 | 25 | 160 | 003G5522 | 978024.00₴ | - + | |
| AFQM 2 DN150 PN25 (003G5523) | 150 | 380 | 0.5 | 25 | 240 | 003G5523 | 978024.00₴ | - + | |
| AFQM 2 DN150 PN40 (003G5536) | 150 | 380 | 0.2 | 40 | 160 | 003G5536 | 1110336.00₴ | - + | |
| AFQM 2 DN150 PN40 (003G5537) | 150 | 380 | 0.5 | 40 | 240 | 003G5537 | 1110336.00₴ | - + | |
| AFQM 2 DN200 PN16 (003G5510) | 200 | 650 | 0.2 | 16 | 270 | 003G5510 | 1216212.00₴ | - + | |
| AFQM 2 DN200 PN16 (003G5511) | 200 | 650 | 0.5 | 16 | 340 | 003G5511 | 1216212.00₴ | - + | |
| AFQM 2 DN200 PN25 (003G5524) | 200 | 650 | 0.2 | 25 | 270 | 003G5524 | 2068620.00₴ | - + | |
| AFQM 2 DN200 PN25 (003G5525) | 200 | 650 | 0.5 | 25 | 340 | 003G5525 | 2068620.00₴ | - + | |
| AFQM 2 DN200 PN40 (003G5538) | 200 | 650 | 0.2 | 40 | 270 | 003G5538 | 2233704.00₴ | - + | |
| AFQM 2 DN200 PN40 (003G5539) | 200 | 650 | 0.5 | 40 | 340 | 003G5539 | 2233704.00₴ | - + | |
| AFQM 2 DN250 PN16 (003G5512) | 250 | 800 | 0.2 | 16 | 360 | 003G5512 | 1850712.00₴ | - + | |
| AFQM 2 DN250 PN16 (003G5513) | 250 | 800 | 0.5 | 16 | 500 | 003G5513 | 1850712.00₴ | - + | |
| AFQM 2 DN250 PN25 (003G5526) | 250 | 800 | 0.2 | 25 | 360 | 003G5526 | 2827164.00₴ | - + | |
| AFQM 2 DN250 PN25 (003G5527) | 250 | 800 | 0.5 | 25 | 500 | 003G5527 | 2827164.00₴ | - + | |
| AFQM 2 DN250 PN40 (003G5540) | 250 | 800 | 0.2 | 40 | 360 | 003G5540 | 3037848.00₴ | - + | |
| AFQM 2 DN250 PN40 (003G5541) | 250 | 800 | 0.5 | 40 | 500 | 003G5541 | 3037848.00₴ | - + |
| Тип | Напряжение питания, В | Потребляемая мощность, Вт | Управление сигналом | Скорость перемещения штока, с/мм | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| AME 655 24 V (082G3442) | 24 | 14.4 | аналоговым / 3-позиционным | 2 | 082G3442 | 85992.00₴ | - + | |
| AME 655 230 V (082G3443) | 230 | 16.1 | аналоговым / 3-позиционным | 2 | 082G3443 | 85992.00₴ | - + | |
| AMV 655 24 V (082G3440) | 24 | 14.4 | 3-позиционным | 3 | 082G3440 | 78192.00₴ | - + | |
| AMV 655 230 V (082G3441) | 230 | 16.1 | 3-позиционным | 3 | 082G3441 | 1.00₴ | - + | |
| AME 658 SD 24 V (082G3448) | 24 | 19.2 | аналоговым / 3-позиционным | 4 | 082G3448 | 100080.00₴ | - + | |
| AME 658 SD 230 V (082G3449) | 230 | 35.7 | аналоговым / 3-позиционным | 4 | 082G3449 | 100080.00₴ | - + | |
| AMV 658 SD 24 V (082G3444) | 24 | 19.2 | 3-позиционным | 4 | 082G3444 | 89592.00₴ | - + |
