Комбинированный регулирующий клапан AVQM со встроенным регулятором перепада давления и ограничителем расхода
AVQM – это комбинированный регулирующий клапан со встроенным автоматическим регулятором перепада давления и ограничителем расхода прямого действия, который используется в первую очередь в системах централизованного теплоснабжения и охлаждения.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
AVQM – это комбинированный регулирующий клапан со встроенным автоматическим регулятором перепада давления и ограничителем расхода прямого действия, который используется в первую очередь в системах централизованного теплоснабжения и охлаждения.
Комбинированные регулирующие клапаны AVQM предназначены для работы с редукторными электроприводами AMV 10, AMV 13, AMV 20, AMV 23, AMV 30, AMV 33, которые управляются импульсным сигналом и AME 10, AME 13, AME 20, AME 23, AME 30, AME 33, которые могут использоваться с любой разновидностью аналогового управляющего сигнала (0(2)…10 В или 0(4)…20 мА).
* - AMV(E) 10, AMV(E) 13 применяются только с регуляторами AVQM DN 15 мм.
AVQM состоит из регулирующего клапана с регулируемым ограничителем расхода и предназначенным для установки электропривода и регулирующего элемента перепада давления с одной мембраной и импульсной трубки.
AVQM предотвращает достижение заданного максимального значения расхода. В сочетании с электроприводами AMV/AME и электронными регуляторами температуры серии ECL Comfort, AVQM способствует достижению максимальной энергоэффективности систем теплоиспользования.
Основные характеристики:
- Номинальный диаметр, DN: 15 … 50 мм.
- Максимальная пропускная способность, Kvs: 0.4 … 25 м3/ч.
- Диапазон расхода: 0.015-14 м3/ч.
- Номинальное давление, РN: 25 бар.
- Перепад давления на регулировочном клапане ΔpРК: 0.2 бар.
- Регулируемая среда: подготовленная вода /водный раствор гликоля до 30%.
- Температура регулируемой среды: От 2 до 150 °C.
- Соединения: наружная резьба (+ соединительные фитинги); фланцы.
- Соответствуют требованиям Директивы 97/23/ЕС «Оборудование, работающее под давлением».
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр DN, мм | 15 - 50 |
| Пропускная способность клапана Kvs, м3/ч | 0.4 - 25 |
| Диапазон настройки макс. расхода ΔpРК 0,2 бар, м3/ч | 0.015 - 14 |
| Ход штока | 5 - 10 |
| Авторитет регулирующего клапана | 1 (100 %) в диапазоне настройки расхода |
| Расходная характеристика | Логарифмическая |
| Фактор кавитации Z | ≥0,5 - ≥0,6 |
| Протекание согласно стандарту IEC534, % от Kvs | ≤0,02 или ≤0,05 |
| Площадь мембраны, см2 | 54 |
| Номинальное давление PN, бар | 25 |
| Перепад давления на регулирующем клапане ΔpРК, бар | 0,2 |
| Макс. перепад давления | 16 или 20 |
| Регулируемая среда | Подготовленная вода или водный раствор гликоля (до 30 %) |
| рН регулируемой среды | Мин. 7, макс. 10 |
| Температура регулируемой среды, °С | 2 … 150 |
| Присоединение | Наружная резьба или фланцевое |
| Материал корпуса клапана | Красная бронза или высокопрочный чугун |
| Материал корпуса мембранного блока, верхняя часть | Нержавеющая сталь |
| Материал корпуса мембранного блока, нижняя часть | Латунь, стойкая к вымыванию ионов цинка |
| Материал седла клапана | Нержавеющая сталь |
| Материал конуса (золотника) клапана | Латунь, стойкая к вымыванию ионов цинка |
| Материал мембраны и уплотнение регулятора перепада давления | EPDM |
| Материал уплотнения регулирующего клапана | Металл или EPDM |
| Материал импульсной трубки | Медная трубка ∅6 х 1 мм |
| Тип | Ду, мм | Kvs, м3/ч | Присоединение | Qmax, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|

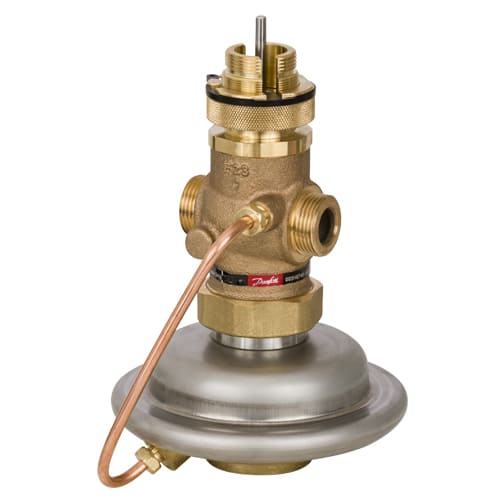

| AVQM DN15 (003H6746) | 15 | 0.4 | Внешняя резьба, 3/4" | 0.18 | 003H6746 | 36924.00₴ | - + | |
| AVQM DN15 (003H6747) | 15 | 1.0 | Внешняя резьба, 3/4" | 0.4 | 003H6747 | 36924.00₴ | - + | |
| AVQM DN15 (003H6748) | 15 | 1.6 | Внешняя резьба, 3/4" | 0.9 | 003H6748 | 36924.00₴ | - + | |
| AVQM DN15 (003H6749) | 15 | 2.5 | Внешняя резьба, 3/4" | 1.6 | 003H6749 | 36924.00₴ | - + | |
| AVQM DN15 (003H6750) | 15 | 4.0 | Внешняя резьба, 3/4" | 2.4 | 003H6750 | 37368.00₴ | - + | |
| AVQM DN20 (003H6751) | 20 | 6.3 | Внешняя резьба, 1" | 3.5 | 003H6751 | 54672.00₴ | - + | |
| AVQM DN25 (003H6752) | 25 | 8.0 | Внешняя резьба, 1 1/4" | 4.5 | 003H6752 | 65100.00₴ | - + | |
| AVQM DN32 (003H6753) | 32 | 12.5 | Внешняя резьба, 1 3/4" | 10 | 003H6753 | 106416.00₴ | - + | |

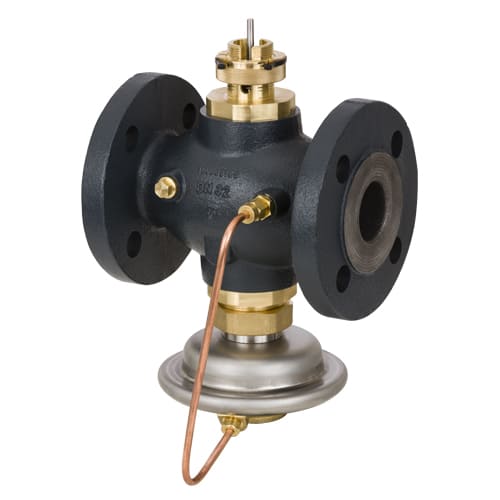

| AVQM DN32 (003H6756) | 32 | 12.5 | Фланцевое | 10 | 003H6756 | 116088.00₴ | - + | |
| AVQM DN40 (003H6754) | 40 | 16 | Внешняя резьба, 2" | 10.5 | 003H6754 | 112728.00₴ | - + | |
| AVQM DN40 (003H6757) | 40 | 20 | Фланцевое | 12 | 003H6757 | 148200.00₴ | - + | |
| AVQM DN50 (003H6755) | 50 | 20 | Внешняя резьба, 2 1/2" | 12 | 003H6755 | 119340.00₴ | - + | |
| AVQM DN50 (003H6758) | 50 | 25 | Фланцевое | 14 | 003H6758 | 167112.00₴ | - + |
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Комплект соединительных фитингов под сварку DN15 (003H6908) | Комплект из 2-х фитингов с уплотнением, DN 15, фаска под сварку | 003H6908 | 2376.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN20 (003H6909) | Комплект из 2-х фитингов с уплотнением, DN 20, фаска под сварку | 003H6909 | 3276.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN25 (003H6910) | Комплект из 2-х фитингов с уплотнением, DN 25, фаска под сварку | 003H6910 | 4116.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN32 (003H6911) | Комплект из 2-х фитингов с уплотнением, DN 32, фаска под сварку | 003H6911 | 4380.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN40 (003H6912) | Комплект из 2-х фитингов с уплотнением, DN 40, фаска под сварку | 003H6912 | 5544.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN50 (003H6913) | Комплект из 2-х фитингов с уплотнением, DN 50, фаска под сварку | 003H6913 | 8520.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN15 (003H6902) | Комплект из 2-х фитингов с уплотнением, DN 15, коническая наружная резьба, 1/2" - 3/4" | 003H6902 | 1136.40₴ | - + | |
| Комплект соединительных фитингов резьбовые DN20 (003H6903) | Комплект из 2-х фитингов с уплотнением, DN 20, коническая наружная резьба, 3/4" | 003H6903 | 1788.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN25 (003H6904) | Комплект из 2-х фитингов с уплотнением, DN 25, коническая наружная резьба, 1" | 003H6904 | 2676.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN32 (003H6905) | Комплект из 2-х фитингов с уплотнением, DN 32, коническая наружная резьба, 1 1/4 | 003H6905 | 4632.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN40 (065B2004) | Комплект из 2-х фитингов с уплотнением, DN 40, коническая наружная резьба, 1 1/2 | 065B2004 | 6432.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN50 (065B2005) | Комплект из 2-х фитингов с уплотнением, DN 50, коническая наружная резьба, 2" | 065B2005 | 8244.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN15 (003H6915) | Комплект из 2-х фитингов с уплотнением, DN 15, фланцевые РN 25 | 003H6915 | 10752.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN20 (003H6916) | Комплект из 2-х фитингов с уплотнением, DN 20, фланцевые РN 25 | 003H6916 | 10752.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN25 (003H6917) | Комплект из 2-х фитингов с уплотнением, DN 25, фланцевые РN 25 | 003H6917 | 10752.00₴ | - + |
| Тип | Напряжение питания, В | Потребляемая мощность, Вт | Управление сигналом | С возвратной пружиной | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| AME 10 24 V (082G3005) | 24 | 4 | аналоговым / 3-позиционным | Нет | 082G3005 | 32028.00₴ | - + | |
| AMV 10 230 V (082G3001) | 230 | 2 | 3-позиционным | Нет | 082G3001 | 25920.00₴ | - + | |
| AMV 10 24 V (082G3002) | 24 | 2 | 3-позиционным | Нет | 082G3002 | 26256.00₴ | - + | |
| AME 13 24 V (082G3006) | 24 | 9 | аналоговым / 3-позиционным | Да | 082G3006 | 33516.00₴ | - + | |
| AMV 13 230 V (082G3003) | 230 | 7 | 3-позиционным | Да | 082G3003 | 29892.00₴ | - + | |
| AMV 13 24 V (082G3004) | 24 | 7 | 3-позиционным | Да | 082G3004 | 29892.00₴ | - + | |
| AME 20 24 V (082G3015) | 24 | 4 | аналоговым / 3-позиционным | Нет | 082G3015 | 40068.00₴ | - + | |
| AMV 20 230 V (082G3007) | 230 | 2 | 3-позиционным | Нет | 082G3007 | 34380.00₴ | - + | |
| AMV 20 24 V (082G3008) | 24 | 2 | 3-позиционным | Нет | 082G3008 | 35448.00₴ | - + | |
| AME 23 24 V (082G3016) | 24 | 9 | аналоговым / 3-позиционным | Да | 082G3016 | 43656.00₴ | - + | |
| AMV 23 230 V (082G3009) | 230 | 7 | 3-позиционным | Да | 082G3009 | 39660.00₴ | - + | |
| AMV 23 24 V (082G3010) | 24 | 7 | 3-позиционным | Да | 082G3010 | 39660.00₴ | - + | |
| AME 30 24 V (082G3017) | 24 | 9 | аналоговым / 3-позиционным | Нет | 082G3017 | 42876.00₴ | - + | |
| AMV 30 230 V (082G3011) | 230 | 7 | 3-позиционным | Нет | 082G3011 | 39384.00₴ | - + | |
| AMV 30 24 V (082G3012) | 24 | 7 | 3-позиционным | Нет | 082G3012 | 39240.00₴ | - + | |
| AME 33 24 V (082G3018) | 24 | 14 | аналоговым / 3-позиционным | Да | 082G3018 | 46236.00₴ | - + | |
| AMV 33 230 V (082G3013) | 230 | 12 | 3-позиционным | Да | 082G3013 | 42612.00₴ | - + | |
| AMV 33 24 V (082G3014) | 24 | 12 | 3-позиционным | Да | 082G3014 | 42612.00₴ | - + |
