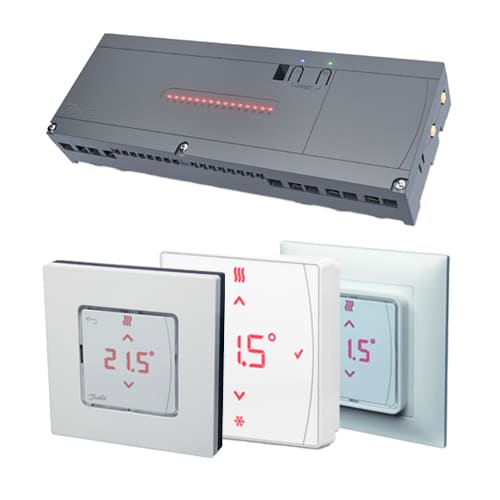

Система керування гідравлічними системами тепла підлога та/або підлоговим опаленням Danfoss Icon2 (Данфосс Айкон2)
Danfoss Icon2 - забезпечує точне та ефективне керування гідравлічними системами тепла підлога та/або підлоговим опаленням, сумісний з системами "розумний дім", з гнучкістю для будь-якого застосування.
Система Danfoss Icon 2 може поєднуватися із системою Danfoss Ally.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
Особливості Danfoss Icon2 (Данфосс Айкон2)
- Налаштування через додаток
Монтаж, налаштування, та передача – усе легше та швидше, оскільки все виконується через смартфон. Просто використовуйте Додаток Danfoss Icon2 Commissioning App, він допоможе вам крок за кроком і містить усе, що вам потрібно аби виконати роботу.
- Швидко та без проблем
Основний контролер розроблено з меншою кількістю компонентів, а підказки в додатку сприяють швидкому і легкому встановленню.
- Сумісність з розумним будинком
Danfoss Icon2 бездоганно інтегрується у Danfoss Ally і ними можна керувати за допомогою програми Danfoss Ally App, щоб кінцеві користувачі могли користуватися всіма перевагами справжньої інтелектуальної системи опалення.
Головний контролер Danfoss Icon2 використовується в системах опалення/охолодження з по кімнатним управлінням.
Систему Danfoss Icon2 можна налаштувати як в провідному, так і безпровідному виконанні. Також, у разі потреби можна налаштувати комбінований варіант.
Центральною частиною системи Danfoss Icon2 є головний контролер, який об’єднує всі компоненти та дозволяє налаштувати систему загалом.
Встановлення та налаштування головного контролера Danfoss Icon2 вирізняється простотою монтажу і налаштуванням завдяки попередньо встановленим налаштуванням та мобільного Додатку для введення в експлуатацію.
Серія безпровідних терморегуляторів Danfoss Icon2 пропонує свободу вибору місця монтажу без необхідності прокладання додаткових проводів у стіні. Завдяки мінімалістському дизайну і товщиною корпусу 16 мм, терморегулятор гармонійно вписується в будь-який інтер‘єр і майже непомітний, коли його дисплей не активний.
Icon2 RT має сертифікацію Zigbee 3.0 та інтегровано з сумісними рішеннями для інтелектуальних будівель.
Кімнатний терморегулятор Danfoss Icon2 / 24V RT завдяки мінімалістському дизайну гармонійно вписується в будь-який інтер‘єр і майже непомітний, коли його дисплей не активний. Для живлення терморегулятора використовується технологія Power line communication (PLC) — зв‘язок по лініях електромережі, що значно спрощує його монтаж.
Термостат Icon2 / 24V RT сумісний як з Icon 24V Master Controller, так і з Icon2 Main Controller. Будь ласка, майте на увазі, що функція оновлення FW доступна лише в поєднанні з Icon2 Main Controller.
Технічні характеристики
Головний контролер Danfoss Icon2 MC, Basic, EU / Danfoss Icon2 MC, Advanced, EU
| Параметри | Значення |
| Температура випробування тиску кулі | 75 °C |
| Ступінь забруднення | 2-й ступінь (використання в побуті) |
| Клас програмного забезпечення | Клас A |
| Номінальна імпульсна напруга | 4 кВ |
| Тривалість роботи | При постійному підключенні |
| Діапазон температур, зберігання та транспортування | Від -20 до +65 °C |
| Напруга живлення | 220–240 В |
| Частота живлення | 50–60 Гц |
| Напруга на виході, приводи | 230В (24В зі встановленим модулем перетворення) |
| Макс. споживання енергії на кожен вихід привода | 2 Вт |
| Максимальна кількість приводів | 15 |
| Вихідна напруга, терморегулятори | 24 В |
| Енергоспоживання в режимі очікування на кожний терморегулятор | 0,2 Вт |
| Максимальна кількість терморегуляторів | 15 |
| Призначення | Індивідуальне електронне регулювання температури в приміщенні |
| Герметизація (клас захисту IP) | IP 20 |
| Температура середовища, постійне використання | Від 0 до +50 °C |
| Частота | 2,4 ГГц |
| Потужність радіосигналу | <2,5 мВт |
Безпровідний терморегулятор Danfoss Icon2 Futured RT / Danfoss Icon2 RT
| Параметри | Значення |
| Призначення | Кімнатний терморегулятор для регулювання температури в приміщенні |
| Діапазон температур навколишнього середовища, безперервне використання | Від 0 до +40 °C |
| Частота | 2,4 ГГц (Zigbee) |
| Потужність сигналу передавача | <10 мВт |
| Герметизація (клас захисту IP) | IP 20 |
| Напруга живлення | 2 × лужні батарейки 1,5 В типу AAA |
| Відповідність вимогам таких директив | RED, RoHS, WEEE |
| Тип | Електронний терморегулятор із сенсорним дисплеєм |
| Інтерфейс користувача | Ємнісний сенсорний прозорий дисплей |
| Функції дисплея | Вимикається, якщо протягом 10 секунд на ньому не виконується жодних дій |
| Температура навколишнього середовища при зберіганні | Від -20 до +65 °C |
| Термін служби елементів живлення | 2 роки |
| Дальність передачі сигналу | До 30 м (безперешкодно) |
Кімнатний терморегулятор Danfoss Icon2 RT Display, In-wall 24V/ Danfoss Icon2 RT Display, On-wall 24V
| Параметри | Значення |
| Призначення | Кімнатний терморегулятор для регулювання температури всередині приміщень |
| Температура навколишнього середовища, постійне використання | Від 0 до +40 °C |
| Герметизація (клас захисту IP) | IP 21 |
| Напруга живлення | 24 В постійного струму |
| Заявлена відповідність директивам | EMC, RoHS, WEEE |
| Тип | Електронний терморегулятор з сенсорним інтерфейсом користувача |
| Інтерфейс користувача | Ємнісний сенсорний дисплей з наскрізним підсвічуванням |
| Тип дисплея | Гібридний: одиночні червоні світлодіоди і сегменти |
| Функції дисплея | Вимикається через 10 сек. за відсутності дотиків |
| Температура навколишнього середовища під час зберігання | Від -20 °C до +65 °C |
| Тип контролера | Широтно-імпульсна модуляція з регулюванням |
| Споживанння енергії | 0,2 Вт |
| Датчик підлоги (опційно, 088U1110) | NTC 47 кОм / 25 °C, 3 м |
| Тип | Опис товару | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|
| Шлюз Danfoss Ally (014G2400) (Данфосс Еллі) | Danfoss Ally Gateway Zigbee 220 В | 014G2400 | 10740.00₴ | - + | |
| Головний контролер Danfoss Icon2 (088U2100) (Данфосс Айкон2) | Danfoss Icon2 MC, Basic, EU, для базових застосувань на опалення та охолодження, 230 В, 15-канальний | 088U2100 | 14676.00₴ | - + | |
| Головний контролер Danfoss Icon2 (088U2110) (Данфосс Айкон2) | Danfoss Icon2 MC, Advanced, EU, для розширених застосувань на опалення та охолодження, 230 В, 15-канальний | 088U2110 | 23064.00₴ | - + | |
| Модуль транcформатор живлення Danfoss Icon2 (088U2140) (Данфосс Айкон2) | Danfoss Icon2 24V TWA Conversion module, модуль перетворення виходів термоелектроприводів Icon2 Master Controller з 230 В на 24 В, обов'язковий для використання термоелектроприводів на 24 В | 088U2140 | 3540.00₴ | - + | |
| Зовнішня антена Danfoss Icon2 (088U2141) (Данфосс Айкон2) | Danfoss Icon2 External Antenna, зовнішня Zigbee антена підсилення сигналу для Icon2 Master Controller Basic/Advanced | 088U2141 | 2052.00₴ | - + | |
| Ретранслятор Danfoss Ally Zigbee (088U1131) (Данфосс Еллі) | Danfoss Ally Zigbee Repeater | 088U1131 | 7908.00₴ | - + | |
| Бездротовий кімнатний терморегулятор Danfoss Icon2 (088U2122) (Данфосс Айкон2) | Danfoss Icon2 Futured RT, з сенсорним дисплеєм та інфрачервоним датчиком підлоги, 57x57 мм | 088U2122 | 9048.00₴ | - + | |
| Бездротовий кімнатний терморегулятор Danfoss Icon2 (088U2121) (Данфосс Айкон2) | Danfoss Icon2 RT, з сенсорним дисплеєм, 57x57 мм | 088U2121 | 5916.00₴ | - + | |
| Датчик температури підлоги з датчиком вологості Danfoss Icon2 (088U2120) (Данфосс Айкон2) | Danfoss Icon2 Sensor, IP 20, 57x57 мм | 088U2120 | 4668.00₴ | - + | |
| Кімнатний терморегулятор з дисплеєм Danfoss Icon2 (088U2125) (Данфосс Айкон2) | Danfoss Icon2 RT Display In-wall, 24 В, сенсорний, вбудований, 80x80 мм | 088U2125 | 5136.00₴ | - + | |
| Кімнатний терморегулятор з дисплеєм Danfoss Icon2 (088U2128) (Данфосс Айкон2) | Danfoss Icon2 RT Display On-wall, 24 В, сенсорний, настінний монтаж, 86x86 мм | 088U2128 | 5076.00₴ | - + | |
| Датчик температури підлоги Danfoss Icon (088U1110) (Данфосс Айкон) | Danfoss Icon Sensor, довжина кабелю 3 м, IP 67, 24 В і 230 В, опір 47 кОм | 088U1110 | 870.00₴ | - + | |
| Датчик температури ESM-11 (087B1165) | ESM-11, накладний датчик температури (на металеві труби DN15...50 мм), 0 - 100 °С | 087B1165 | 3444.00₴ | - + | |
| Привод ABN-FBH (193B2148) | Привод ABN-FBH 24 В NC для відкриття і закриття клапанів на колекторах опалювальних контурів у системах теплої підлоги | 193B2148 | 2448.00₴ | - + | |
| Адаптер для привода ABN-FBH (193B2005) | Адаптер для привода ABN-FBH 24 В NC | 193B2005 | 202.80₴ | - + | |
| Датчик точки роси CF-DS (088U0251) | Датчик точки роси CF-DS Dew-Point Sensor 24 В | 088U0251 | 13260.00₴ | - + |
- Технічний опис Головний контролер Danfoss Icon2 (UA).pdf (815 КБ)
- Технічний опис Бездротові терморегулятори Danfoss Icon2 (UA).pdf (815 КБ)
- Технічний опис Терморегулятори Danfoss Icon2 (UA).pdf (609 КБ)
- Керівництво по застосуванню Danfoss Icon2 (UA).pdf (18,69 МБ)
- Брошура Danfoss Icon2 (UA).pdf (2,23 МБ)
- Смарт каталог Інтелектуальне керування системами гідравлічного опалення та охолодження (UA).pdf (2.92 МБ)
