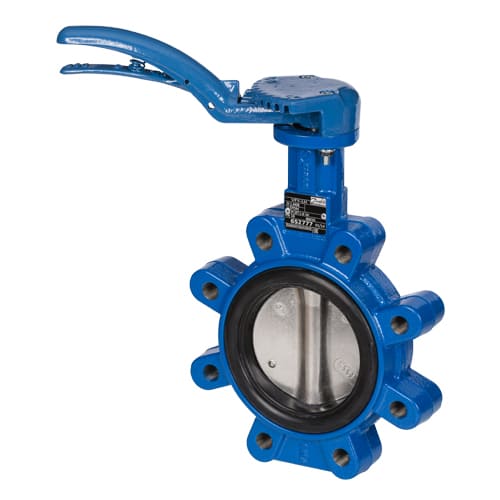

Заслінки дискові поворотні (батерфляй) VFY-LH з різьбовими провушинами, з ричагом
Заслінки дискові поворотні VFY-LH призначені для використання в якості запірної арматури, а також для дроселювання рідин. Застосовують в системах гарячого і холодного водопостачання, опалення, вентиляції, кондиціонування повітря, а також в різних установках харчової, хімічної і фармацевтичної промисловості.
УВАГА: при реєстрації будуть доступні акційні пропозиції, спецціни та спецзнижки від вказаних прайсових цін. Авторизуйтеся перед оформленням замовлення якщо ви вже є нашим клієнтом або зареєструйтеся при оформленні замовлення через кошик.
Заслінки можна приводити в дію за допомогою:
- неметалевої рукоятки – PCX;
- металевої рукоятки – PCF;
- ручного редукторного приводу з черв’ячною передачею – RM;
- пневматичного приводу двосторонньої або односторонньої дії;
- однофазного або трифазного електричного приводу;
- приводів з можливістю позиціонування (детальна інформація про приводи з позиционером надається за окремим запитом).
Поворотні заслінки встановлюють на трубопровід між стандартними зустрічними фланцями без застосування додаткових прокладок, оскільки футерівка захищає корпус від дії робочого середовища, забезпечує герметичність при закриванні і одночасно служить прокладкою ущільнювача фланцевого з’єднання.
Поворотні заслінки з центруючими провушинами встановлюють між зустрічними фланцями. Через чотири вушка пропускають стяжні болти або шпильки. Провушини служать тільки для центрування. Якщо кількість отворів в зустрічних фланцях більше чотирьох, то чотири болти пропускають крізь вушка, а решта проходять біля корпусу.
Поворотні заслінки з різьбовими провушинами можна встановлювати як між фланцями, так і в кінці лінії. В цьому випадку провушини слугують для кріплення заслінки до зустрічного фланця, кількість провушин відповідає кількості отворів в зустрічних фланцях.
Застосування та особливості:
- Для систем водопостачання, опалення, централізованого теплопостачання і холодопостачання;
- Корпус виконаний з різьбовими вушками;
- Шліцьове з’єднання цільного штоку з диском дозволяє передавати великий крутний момент (без мертвого ходу);
- Самоцентрувальний диск забезпечує високу герметичність у закритому положенні та збільшує термін служби футеровки;
- Подвійне ущільнення забезпечує високу герметичність штоку;
- Тривалий термін служби за рахунок наявності верхнього і нижнього антифрикційних підшипників;
- Взаємозамінність всіх деталей, включаючи диски, шток та футерівку, що спрощує експлуатацію та знижує витрати на технічне обслуговування;
- Безпечне технічне обслуговування: надійна фіксація штоку стопорним пружинним кільцем;
- Система, що легко розбирається, забезпечує простоту технічного обслуговування;
- Можна встановлювати в будь-якому монтажному положенні, крім штоком вниз.
Технічні характеристики
| Параметри | Значення |
| Тип корпусу | З різьбовими вушками |
| Номінальний діаметр DN | 32 - 300 мм |
| Номінальний тиск PN | 16 бар |
| Температура робочого середовища | -10…+120 (+130 °С з диском з нержавіючої сталі) °С |
| Умовна пропускна здатність Kv | 62 - 5635 м3/год |
| Клас герметичності | За ГОСТом 9544 клас А |
| Робоче середовище | Питна вода, циркуляційна вода, розчини гліколей до 50 % |
| Матеріал корпусу | Сірий чавун GG25 DN25-300; високоміцний чавун GGG40 DN350 |
| Матеріал диска | Високоміцний чавун GGG40 з епоксидним покриттям або нержавіюча сталь 316 |
| Матеріал штоку | Нержавіюча сталь AISI 420 |
| Матеріал футерівки | EPDM |
| Матеріал стопорного пружинного кільця | Сталь ХС 75 |
| Матеріал кільцевого ущільнення штоку | Нітрил/FKM |
| Матеріал антифрикційного підшипника | Оцинкована сталь + PTFE |
| Тип | Ду, мм | Робочий тиск, бар | Kv, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| VFY-LH DN32 PN16 (065B7365) | 32 | 16 | 62 | 065B7365 | 6624.00₴ | - + | |
| VFY-LH DN40 PN16 (065B7366) | 40 | 16 | 62 | 065B7366 | 6624.00₴ | - + | |
| VFY-LH DN100 PN16 (065B7423) | 100 | 16 | 496 | 065B7423 | 18408.00₴ | - + | |
| VFY-LH DN150 PN16 (065B7425) | 150 | 16 | 1212 | 065B7425 | 30024.00₴ | - + |
| Тип | Ду, мм | Робочий тиск, бар | Kv, м3/год | Артикул | Ціна, грн. (з ПДВ) | К-сть | |
|---|---|---|---|---|---|---|---|
| VFY-LH DN50 PN16 (065B8410) | 50 | 16 | 79 | 065B8410 | 7284.00₴ | - + | |
| VFY-LH DN65 PN16 (065B8411) | 65 | 16 | 174 | 065B8411 | 7860.00₴ | - + | |
| VFY-LH DN80 PN16 (065B8412) | 80 | 16 | 275 | 065B8412 | 8880.00₴ | - + | |
| VFY-LH DN100 PN16 (065B8413) | 100 | 16 | 496 | 065B8413 | 10908.00₴ | - + | |
| VFY-LH DN125 PN16 (065B8414) | 125 | 16 | 883 | 065B8414 | 12660.00₴ | - + | |
| VFY-LH DN150 PN16 (065B8415) | 150 | 16 | 1212 | 065B8415 | 14280.00₴ | - + | |
| VFY-LH DN200 PN16 (065B8416) | 200 | 16 | 2500 | 065B8416 | 31128.00₴ | - + |
