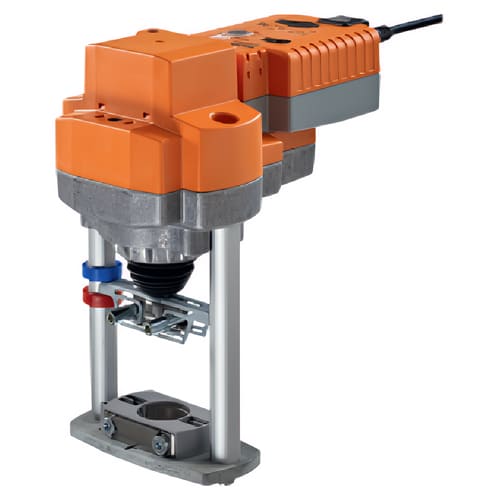

Электропривод для седельных клапанов BELIMO AVK..A..
Электроприводы для седельных клапанов BELIMO AVK..A.. c конденсаторным возвратом применяется для управления седельными клапанами серий H6…/H7…, управляются приводы по 3х-точечной схеме или стандартным аналоговым сигналом 0.5…10В. Напряжение питания – АС/DC 24 В или АС 230 В. Время хода привода составляет 150 / 35 с.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Электроприводы для седельных клапанов BELIMO AVK..A.. c конденсаторным возвратом применяется для управления седельными клапанами серий H6…/H7…, управляются приводы по 3х-точечной схеме или стандартным аналоговым сигналом 0.5…10В. Напряжение питания – АС/DC 24 В или АС 230 В. Время хода привода составляет 150 / 35 с.
Электропривод AVK24A-MP-TPC имеет коммуникацию по MP-Bus, получает цифровой регулирующий сигнал от верхнего уровня через шину MP-Bus и перемещается в заданное положение. Соединение U используется как коммуникационный интерфейс и не поставляет аналоговые измерения напряжения.
Принцип действия:
Электропривод перемещает шток клапана в положение, соответствующее управляющему сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предустановленное охранное положение (POP – power-off-position, настраивается в диапазоне 0…100%) за счет запасенной в конденсаторе энергии.
Внимание! Электропривод поставляется с завода-изготовителя в полностью разряженном состоянии. Время зарядки конденсатора до номинального уровня составляет 20 с.
Простая установка:
Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод может быть закреплен на шейке клапана в любом положении.
Ручное управление:
С помощью 5 мм шестигранного ключа при нажатой кнопке на корпусе привода. При подаче питания шток привода вернется на место, соответствующее управляющему сигналу.
Высокая функциональная надежность:
Привод защищен от короткого замыкания и переполюсовки питания, защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Технические характеристики:
| Параметры | Значение |
| Напряжение питания | АС/DC 24 В или АС 230 В |
| Частота напряжения питания | 50/60 Гц |
| Диапазон напряжения питания | AC 19.2…28.8 В / DC 21.6…28.8 В или AC 198…264 В |
| Потребляемая мощность во время движения | 3.5 - 5 Вт |
| Потребляемая мощность при удержании | 1.5 - 2 Вт |
| Расчетная мощность | 6.5 - 9.5 ВА |
| Электрическое подключение | Клеммная колодка 4 мм2 и кабель 1 м 4x0.75 мм2 |
| Усилие | 2000 Н |
| Ручное управление | Шестигранным ключом при нажатой кнопке |
| Ход штока | 32 мм |
| Уровень шума | 60 дБ(А) |
| Индикация положения | Механическая |
| Класс защиты | III (для низких напряжений) II (все изолировано) |
| Степень защиты корпуса | IP54 |
| Сопротивление изоляции | 0.8 кВ или 4 кВ |
| Температура эксплуатации | 0…+50 °С |
| Температура хранения | -40…+80 °С |
| Влажность окружающей среды | 95%, без конденсации |
По артикулам AVK24A-3-TPC, AVK230A-3, AVK24A-SZ-TPC цена предоставляется исключительно по запросу
| Тип | Напряжение питания, В | Управление сигналом | Время срабатывания, С | Усилие, Н | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| AVK24A-3-TPC 24 V (AVK24A-3-TPC) | 24 | 3-позиционным | 150 / 35 | 2000 | AVK24A-3-TPC | 1.00₴ | - + | |
| AVK230A-3 230 V (AVK230A-3) | 230 | 3-позиционным | 150 / 35 | 2000 | AVK230A-3 | 1.00₴ | - + | |
| AVK24A-SZ-TPC 24 V (AVK24A-SZ-TPC) | 24 | аналоговым | 150 / 35 | 2000 | AVK24A-SZ-TPC | 1.00₴ | - + | |
| AVK24A-MP-TPC 24 V (AVK24A-MP-TPC) | 24 | аналоговым | 150 / 35 | 2000 | AVK24A-MP-TPC | 71619.89₴ | - + |
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Дополнительный вспомогательный переключатель (S2A-H) | Дополнительный вспомогательный переключатель 1 мA...3 (0,5) A, AC 250 В для электроприводов AVK.., EV.., LV.., NV.., NVK.., RV.., SV.., SVL.. | S2A-H | 6492.16₴ | - + |
