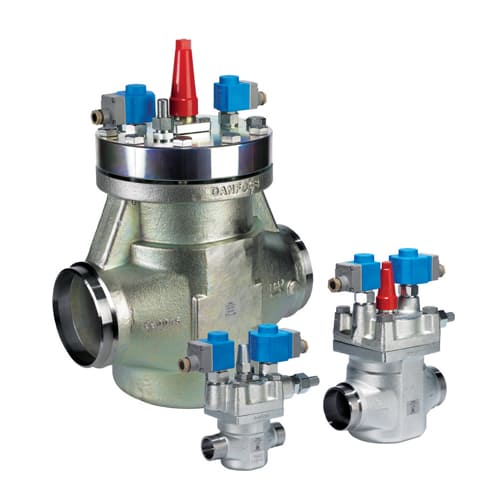

Двухступенчатый электромагнитный клапан ICLX
ICLX - это двухступенчатый электромагнитный клапан, который относится к семейству ICV.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
ICLX используются во всасывающих линиях для открытия против высокого перепада давления, например после размораживания горячим газом в крупных промышленных холодильных системах с помощью аммиака, фторсодержащих хладоагентов или CO2.
Малые размеры клапана рассчитаны на максимальное рабочее давление 65 бар, в то время как большие размеры имеют 52 бар.
Клапан ICLX настроен на заводе для открытия в 2 шага.
Следуя простой процедуре, клапан может быть настроен на открытие всего в 1 шаг.
В двухступенчатой конфигурации шаг 1 открывается примерно 10% мощности после того, как пилотные электромагнитные клапаны подаются под напряжением.
Шаг 2 открывается автоматически, когда перепад давления на клапане уменьшается примерно до 1,25 бар.
Клапан ICLX состоит из пяти основных компонентов: корпус клапана, верхняя крышка, функциональный модуль и 2 пилотных электромагнитных клапана. На ICLX 32 – 150 верхняя крышка и функциональный модуль собраны на заводе.
Клапан ICLX используется как запорный клапан во всасывающих линиях для открытия после размораживания горячим газом. Клапан представляет собой пилотный управляемый клапан, работающий от внешнего источника пилотного давления. Это означает, что клапан может работать вообще без внутреннего перепада давления (Pd).
Особенности:
- Предназначен для применения в промышленных холодильных установках для максимального рабочего давления: ICLX DN 32 - 65 (80): 65 Бар, ICLX DN 100 - 150: 52 бар,
- Применяется к HCFC, HFC, R717 (аммиак) и R744 (CO2),
- Может использоваться в химической и нефтехимической промышленности,
- Прямые сварные соединения,
- Типы соединений включают стыковую сварку, раструбное соединение и соединение под пайку,
- Корпус из низкотемпературной стали,
- Малый вес и компактный дизайн,
- Для обоих пилотных электромагнитных клапанов требуется только один сигнал,
- Верхняя крышка главного клапана ICLX может быть ориентирована в любом направлении без воздействия на функцию пилотных клапанов,
- Особенно подходит для систем, где необходим низкий перепад давления,
- Стабилизирует условия работы и устраняет пульсацию давления при открытии после размораживания,
- Обеспечивает безопасность от ударов давления, поскольку клапан может полностью открыться только при Δp < 1,25 бар,
- Седло клапана стойкое к кавитации,
- Возможное ручное открытие,
- Седло из PTFE обеспечивает отличную герметичность клапана,
- Удобный дизайн для обслуживания,
- Классификация: DNV, CRN, BV, EAC и т.д.
| Номинальный расход Kv | 22 – 390 м3/ч | |||||||
| Температура рабочей среды | –60 … 120 °С | |||||||
| Максимальное рабочее давление | 52 - 65 бар | |||||||
| Максимальный перепад давления открытия | 21 бар при внешнем давлении на 1,5 бар выше, чем давление на входе клапана; 40 бар при внешнем давлении на 2 бара выше, чем давление на входе клапана | |||||||
| Тип | Присоединение | Kv, м3/ч | Максимальное рабочее давление, бар | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| ICLX 32 (027H3040) | 1 1/4'', 32 мм | 22 | 65 | 027H3040 | 112764.00₴ | - + | |
| ICLX 40 (027H4040) | 1 1/2'', 40 мм | 29 | 65 | 027H4040 | 138012.00₴ | - + | |
| ICLX 50 (027H5040) | 2'', 50 мм | 47 | 65 | 027H5040 | 156720.00₴ | - + | |
| ICLX 65 (027H6040) | 2 1/2'', 65 мм | 82 | 65 | 027H6040 | 188952.00₴ | - + | |
| ICLX 65 (027H6041) | 2 1/2'', 65 мм | 82 | 65 | 027H6041 | 188952.00₴ | - + | |
| ICLX 80 (027H8040) | 3'', 80 мм | 82 | 65 | 027H8040 | 188952.00₴ | - + | |
| ICLX 80 (027H8042) | 3'', 80 мм | 82 | 65 | 027H8042 | 188952.00₴ | - + | |
| ICLX 100 (027H7147) | 4'', 100 мм | 151 | 52 | 027H7147 | 307320.00₴ | - + | |
| ICLX 100 (027H7148) | 4'', 100 мм | 151 | 52 | 027H7148 | 307320.00₴ | - + | |
| ICLX 125 (027H7157) | 5'', 125 мм | 225 | 52 | 027H7157 | 412860.00₴ | - + | |
| ICLX 150 (027H7167) | 6'', 150 мм | 390 | 52 | 027H7167 | 591408.00₴ | - + |
