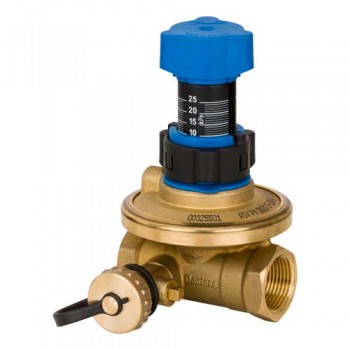

Автоматический балансировочный клапан ASV-PV DANFOSS
Автоматический балансировочный клапан ASV-PV
ASV-PV может быть настроен на перепад давлений от 0,05 бар (5 кПа) до 0,25 бар (25 кПа). С завода–изготовителя он поставляется настроенным на 0,1 бар (10 кПа).
Клапан ASV-PV имеет синюю рукоятку и устанавливаются на обратном трубопроводе (стояке) системы. Помимо этого клапан оснащен дренажным краном и могут перекрывать поток.
Клапан ASV-PV поставляется в комплекте с импульсной трубкой длиной 1,5 м (G 1/16 A) и дренажным краном (G ¾ A).
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Автоматические балансировочные клапаны серии ASV применяют для поддержания постоянной разности давлений между подающим и обратным трубопроводами регулируемых систем, тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
Регулирование осуществляется клапаном, устанавливаемым на обратном трубопроводе, серии ASV-P, который имеет фиксированную настройку 10 кПа, либо клапанами с изменяемой настройкой ASV-PV (5-25 кПа) и ASV-PV Plus (20-40 кПа).
Отбор импульса большего давления осуществляется по импульсной трубке от клапана-партнера, устанавливаемого на подающем трубопроводе. Это запорный клапан ASV-M, либо ASV-I, с помощью которого можно ограничить максимальный расход перемещаемой среды.
С использованием регуляторов ASV отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах ее работы позволяет повысить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы.
Технические характеристики
| Параметры | Значение |
| Номинальный диаметр DN | 15 - 100 |
| Максимальное рабочее давление | 16 бар |
| Испытательное давление | 25 бар |
| Перепад давления на клапане | 10-250 кПа |
| Температура рабочей среды | -10…120 °С |
| Температура хранения и транспортировки | -40…70 °С |
| Материал корпуса клапана DN15-50 | Латунь |
| Материал корпуса клапана DN50-100 | Чугун GG 25 |
| Материал конуса клапана DN15-50 | DZR-Латунь |
| Материал конуса клапана DN50-100 | Нержавеющая сталь |
| Материал мембраны / кольцевое уплотнение | EPDM |
| Материал пружины | Нержавеющая сталь |
| Тип | Описание товара | Ду, мм | Присоединение, дюйм | Kvs, м3/ч | Диапазон настройки ΔP, кПа | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|---|
| ASV-PV 4G DN15 (003Z5501) | Без изоляции | 15 | 1/2 | 1.6 | 5 - 25 | 003Z5501 | 10308.00₴ | - + | |
| ASV-PV 4G DN20 (003Z5502) | Без изоляции | 20 | 3/4 | 2.5 | 5 - 25 | 003Z5502 | 11064.00₴ | - + | |
| ASV-PV 4G DN25 (003Z5503) | Без изоляции | 25 | 1 | 4.0 | 5 - 25 | 003Z5503 | 14112.00₴ | - + | |
| ASV-PV 4G DN32 (003Z5504) | Без изоляции | 32 | 1 1/4 | 6.3 | 5 - 25 | 003Z5504 | 19344.00₴ | - + | |
| ASV-PV 4G DN40 (003Z5505) | Без изоляции | 40 | 1 1/2 | 10.0 | 5 - 25 | 003Z5505 | 23256.00₴ | - + | |
| ASV-PV 4G DN50 (003Z5506) | Без изоляции | 50 | 2 | 16.0 | 5 - 25 | 003Z5506 | 26532.00₴ | - + | |
| ASV-PV 4G DN15 (003Z5541) | Без изоляции | 15 | 1/2 | 1.6 | 20 - 60 | 003Z5541 | 10308.00₴ | - + | |
| ASV-PV 4G DN20 (003Z5542) | Без изоляции | 20 | 3/4 | 2.5 | 20 - 60 | 003Z5542 | 11064.00₴ | - + | |
| ASV-PV 4G DN25 (003Z5543) | Без изоляции | 25 | 1 | 4.0 | 20 - 60 | 003Z5543 | 14112.00₴ | - + | |
| ASV-PV 4G DN32 (003Z5544) | Без изоляции | 32 | 1 1/4 | 6.3 | 20 - 60 | 003Z5544 | 19344.00₴ | - + | |
| ASV-PV 4G DN40 (003Z5545) | Без изоляции | 40 | 1 1/2 | 10.0 | 20 - 60 | 003Z5545 | 23256.00₴ | - + | |
| ASV-PV 4G DN50 (003Z5546) | Без изоляции | 50 | 2 | 16.0 | 20 - 60 | 003Z5546 | 27588.00₴ | - + | |
| ASV-PV 4G DN15 (003Z5601) | С изоляцией | 15 | 1/2 | 1.6 | 5 - 25 | 003Z5601 | 11604.00₴ | - + | |
| ASV-PV 4G DN20 (003Z5602) | С изоляцией | 20 | 3/4 | 2.5 | 5 - 25 | 003Z5602 | 12252.00₴ | - + | |
| ASV-PV 4G DN25 (003Z5603) | С изоляцией | 25 | 1 | 4.0 | 5 - 25 | 003Z5603 | 14820.00₴ | - + | |
| ASV-PV 4G DN32 (003Z5604) | С изоляцией | 32 | 1 1/4 | 6.3 | 5 - 25 | 003Z5604 | 20292.00₴ | - + | |
| ASV-PV 4G DN40 (003Z5605) | С изоляцией | 40 | 1 1/2 | 10.0 | 5 - 25 | 003Z5605 | 25368.00₴ | - + | |
| ASV-PV 4G DN50 (003Z5606) | С изоляцией | 50 | 2 | 16.0 | 5 - 25 | 003Z5606 | 28236.00₴ | - + |
| Тип | Ду, мм | Присоединение, дюйм | Kvs, м3/ч | Диапазон настройки ΔP, кПа | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| ASV-PV 3G DN50 (003Z0611) | 50 | 2 1/2 | 20.0 | 5 - 25 | 003Z0611 | 40884.00₴ | - + | |
| ASV-PV 3G DN50 (003Z0621) | 50 | 2 1/2 | 20.0 | 20 - 40 | 003Z0621 | 40956.00₴ | - + | |
| ASV-PV 3G DN50 (003Z0631) | 50 | 2 1/2 | 20.0 | 35 - 75 | 003Z0631 | 42300.00₴ | - + | |
| ASV-PV 3G DN50 (003Z0641) | 50 | 2 1/2 | 20.0 | 60 - 100 | 003Z0641 | 42636.00₴ | - + |
| Тип | Ду, мм | Kvs, м3/ч | Диапазон настройки ΔP, кПа | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| ASV-PV 3G фланец DN65 (003Z0623) | 65 | 30.0 | 20 - 40 | 003Z0623 | 126396.00₴ | - + | |
| ASV-PV 3G фланец DN80 (003Z0624) | 80 | 48.0 | 20 - 40 | 003Z0624 | 151128.00₴ | - + | |
| ASV-PV 3G фланец DN100 (003Z0625) | 100 | 76.0 | 20 - 40 | 003Z0625 | 181176.00₴ | - + | |
| ASV-PV 3G фланец DN65 (003Z0633) | 65 | 30.0 | 35 - 75 | 003Z0633 | 126396.00₴ | - + | |
| ASV-PV 3G фланец DN80 (003Z0634) | 80 | 48.0 | 35 - 75 | 003Z0634 | 151128.00₴ | - + | |
| ASV-PV 3G фланец DN100 (003Z0635) | 100 | 76.0 | 35 - 75 | 003Z0635 | 181176.00₴ | - + | |
| ASV-PV 3G фланец DN65 (003Z0643) | 65 | 30.0 | 60 - 100 | 003Z0643 | 127740.00₴ | - + | |
| ASV-PV 3G фланец DN80 (003Z0644) | 80 | 48.0 | 60 - 100 | 003Z0644 | 152700.00₴ | - + | |
| ASV-PV 3G фланец DN100 (003Z0645) | 100 | 76.0 | 60 - 100 | 003Z0645 | 183228.00₴ | - + |
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Переходник для подключения импульсной трубки G1/16-R1/4 (003L8151) | Ниппель для присоединения импульсной трубки к другим клапанам G 1/16 A – R 1/4 | 003L8151 | 980.40₴ | - + | |
| Переходник 1/4 – 1/4 для большого клапана ASV (003Z0691) | Адаптер для клапанов серии ASV больших диаметров G 1/4 - R 1/4; G 1/16 | 003Z0691 | 1992.00₴ | - + |
