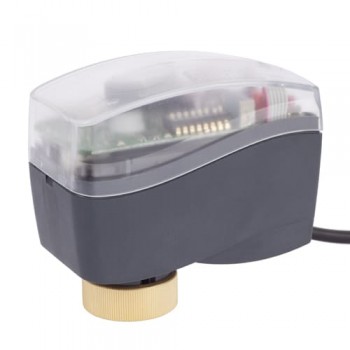

Редукторный электропривод AMI 140, AMV 110 NL, AMV 120 NL, AME 110 NL
Электроприводы AME 110 NL, AMV 110 NL, AMV 120 NL и AMI 140 применяются в комбинации с клапанами AB-QM диаметром от DN 10 до DN 32 для управления работой фанкойлов, охлаждающих потолочных панелей и небольших приточных установок.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Электроприводы АМV 110 NL, AMV 120 NL и АМE 110 NL предназначены для управления комбинированными клапанами типа AB-QM диаметром от DN 10 до DN 32.
Электропривод АМI 140 предназначен для управления комбинированными клапанами типа AB-QM диаметром от DN 10 до DN 32, а также регулирующими клапанами типов VZ и VZL.
Электроприводы AME 110 NL управляется аналоговым сигналом (0-10 В; 0-20 мА).
Электроприводы AMV 110 NL и AMV 120 NL управляются 3-точечным сигналом.
Электропривод AMI 140 управляется 2-позиционным сигналом (ВКЛ./ВЫКЛ.).
Особенности AMV 110 NL, AMV 120 NL
- Концевой выключатель для защиты электропривода и клапана от перегрузок.
- Выявление разрыва с клапаном в верхнем положении его штока.
- Монтаж электропривода на корпус клапана без применения специальных инструментов.
- Диагностические светодиодные индикаторы.
- Возможность ручного управления.
Особенности AME 110 NL
- Автоматическая адаптация к величине хода штока клапана.
- Функция регулировки расходной характеристики клапана (линейная/логарифмическая).
- Конечный выключатель для защиты электропривода и клапана от перегрузок.
- Монтаж электропривода на корпус клапана без применения специальных инструментов.
- Диагностические светодиодные индикаторы.
- Возможность ручного управления.
Особенности AMI 140
- Электропривод управляется сигналом ВКЛ./ВЫКЛ. с помощью электронного термостата, обеспечивающего эффективное и экономичное решение для регулирования мощности фанкойлов или других небольших потребителей в системах отопления и охлаждения.
- Конечный выключатель для защиты электропривода и клапана от перегрузок.
- Монтаж электропривода на корпус клапана без применения дополнительных инструментов.
- Возможность настройки положения клапана при размыкании контакта электронного термостата: нормально закрытый (NC) или нормально открытый (NO).
- Возможность ручного управления.
Технические характеристики AMV 110 NL, AMV 120 NL
| Параметры | Значение |
| Напряжение питания | 24 В +10 %…-15 % |
| Потребляемая мощность перемещения штока | 1 ВА |
| Потребляемая мощность состояние покоя | 0 Вт |
| Частота тока | 50/60 Гц |
| Усилие | 130 Н |
| Ход штока | 5 мм |
| Время перемещения штока на 1 мм | 24 (12 для AMV 120 NL) сек./мм |
| Относительная влажность | Макс. 80 % |
| Максимальная температура теплоносителя | 120 °С |
| Температура окружающей среды | 0…55 °С |
| Температура транспортировки и хранения | -40…70 °С |
| Класс защиты | IP 42 |
| СЄ – маркировка соответствия стандартам | ЕМС – Директива 2004/108/EEC, EN 60730-1 и EN 60730-2-14. Директива по низкому напряжению 73/23/EEC |
Технические характеристики AME 110 NL
| Параметры | Значение |
| Напряжение питания | 24 В +20 %…-15 % |
| Потребляемая мощность перемещения штока | 2 ВА |
| Потребляемая мощность состояние покоя | 0.5 Вт |
| Частота тока | 50/60 Гц |
| Управляющий сигнал Y | 0…10 (2…10) В Ri = 110 кОм; 0…20 (4…20) мА Ri = 500 Ом |
| Усилие | 130 Н |
| Ход штока | 5 мм |
| Время перемещения штока на 1 мм | 24 (12 для AME 120 NL) сек./мм |
| Относительная влажность | Макс. 80 % |
| Максимальная температура теплоносителя | 120 °С |
| Температура окружающей среды | 0…55 °С |
| Температура транспортировки и хранения | -40…70 °С |
| Класс защиты | IP 42 |
| СЄ – маркировка соответствия стандартам | ЕМС – Директива 2004/108/EEC, EN 60730-1 и EN 60730-2-14. Директива по низкому напряжению 73/23/EEC |
Технические характеристики AMI 140
| Параметры | Значение |
| Напряжение питания | 24 В +10 %; 230 В +10 % |
| Частота тока | 50/60 Гц |
| Управляющий сигнал | ВКЛ./ВЫКЛ. |
| Усилие | 200 Н |
| Ход штока | 5.5 мм |
| Время перемещения штока на 1 мм | 12 сек./мм |
| Максимальная температура теплоносителя | 130 °С |
| Температура окружающей среды | 0…55 °С |
| Температура транспортировки и хранения | -40…70 °С |
| Влажность окружающего воздуха | 95 %, без конденсации |
| Класс защиты | IP 42 |
| СЄ – маркировка соответствия стандартам | ЕМС – Директива 2004/108/EEC, EN 60730-1 и EN 60730-2-14. Директива по низкому напряжению 73/23/EEC |
| Тип | Напряжение питания, В | Потребляемая мощность, Вт | Управление сигналом | Скорость перемещения штока, с/мм | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| AMI 140 (082H8048) | 24 | 1 | ВКЛ./ВЫКЛ. | 12 | 082H8048 | 9912.00₴ | - + | |
| AMI 140 (082H8049) | 230 | 8 | ВКЛ./ВЫКЛ. | 12 | 082H8049 | 9912.00₴ | - + | |
| AMV 110 NL (082H8056) | 24 | 1 | 3-позиционным | 24 | 082H8056 | 10248.00₴ | - + | |
| AMV 120 NL (082H8058) | 24 | 1 | 3-позиционным | 12 | 082H8058 | 10248.00₴ | - + | |
| AME 110 NL (082H8110) | 24 | 2 | аналоговым | 12 | 082H8110 | 11892.00₴ | - + | |
| AME 110 NLX (082H8114) | 24 | 2 | аналоговым | 12 | 082H8114 | 13272.00₴ | - + |
