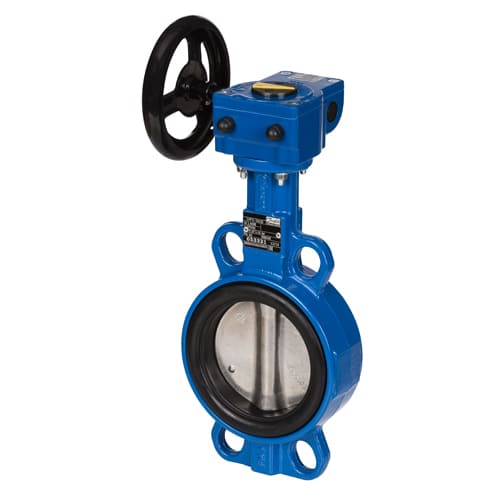

Заслонки дисковые поворотные (баттерфляй) VFY-WG с центрирующими проушинами, с ручным редукторным приводом
Заслонки дисковые поворотные VFY-WG предназначены для использования в качестве запорной арматуры, а также для дросселирования жидкостей. Применяют в системах горячего и холодного водоснабжения, отопления, вентиляции, кондиционирования воздуха, а также различных установках пищевой, химической и фармацевтической промышленности.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Заслонки можно приводить в действие с помощью:
- неметаллической рукоятки – PCX;
- металлической рукоятки – PCF;
- ручного редукторного привода с червячной передачей – RM;
- пневматического привода двустороннего или одностороннего действия;
- однофазного или трехфазного электрического привода;
- приводов с возможностью позиционирования (подробная информация о приводах с позиционером предоставляется по отдельному запросу).
Поворотные заслонки устанавливают на трубопровод между стандартными встречными фланцами без применения дополнительных прокладок, поскольку футеровка защищает корпус от действия рабочей среды, обеспечивает герметичность при закрывании и одновременно служит прокладкой уплотнителя фланцевого соединения.
Поворотные заслонки с центрирующими проушинами устанавливают между встречными фланцами. Через четыре ушка пропускают стяжные болты или шпильки. Проушины служат только для центровки. Если количество отверстий во встречных фланцах больше четырех, то четыре болта пропускают сквозь ушки, а остальные проходят возле корпуса.
Поворотные заслонки с резьбовыми проушинами можно устанавливать как между фланцами, так и в конце линии. В этом случае проушины служат для крепления заслонки к встречному фланцу, количество проушин соответствует количеству отверстий во встречных фланцах.
Применение и особенности:
- Для систем водоснабжения, отопления, централизованного теплоснабжения и хладоснабжения;
- Корпус выполнен с 4 центровочными ушками;
- Шлицевое соединение цельного штока с диском позволяет передавать большой крутящий момент (без мертвого хода);
- Самоцентрирующий диск обеспечивает высокую герметичность в закрытом положении и увеличивает срок службы футеровки;
- Двойное уплотнение обеспечивает высокую герметичность штока;
- Длительный срок службы за счет наличия верхнего и нижнего антифрикционных подшипников;
- Взаимозаменяемость всех деталей, включая диски, шток и футеровку, что упрощает эксплуатацию и снижает затраты на техническое обслуживание;
- Безопасное техническое обслуживание: надежная фиксация штока стопорным пружинным кольцом;
- Система, которая легко разбирается, обеспечивает простоту технического обслуживания;
- Можно устанавливать в любом монтажном положении, кроме штока вниз.
Технические характеристики
| Параметры | Значение |
| Тип корпусу | С центрирующими ушками |
| Номинальный диаметр DN | 50 - 350 мм |
| Номинальное давление PN | 16 бар |
| Температура рабочей среды | -10…+120 (+130 °С с диском из нержавеющей стали) °С |
| Условная пропускная способность Kv | 79 - 8520 м3/ч |
| Класс герметичности | По ГОСТу 9544 класс А |
| Рабочая среда | Питьевая вода, циркуляционная вода, растворы гликолей до 50 % |
| Материал корпуса | Серый чугун GG25 DN25-300; высокопрочный чугун GGG40 DN350 |
| Материал диска | Высокопрочный чугун GGG40 с эпоксидным покрытием или нержавеющая сталь 316 |
| Материал штока | Нержавеющая сталь AISI 420 |
| Материал футеровки | EPDM |
| Материал стопорного пружинного кольца | Сталь ХС 75 |
| Материал кольцевого уплотнения штока | Нитрил/FKM |
| Материал антифрикционного подшипника | Оцинкованная сталь + PTFE |
| Тип | Ду, мм | Рабочее давление, бар | Kv, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| VFY-WG DN50 PN16 (065B8420) | 50 | 16 | 79 | 065B8420 | 15528.00₴ | - + | |
| VFY-WG DN65 PN16 (065B8421) | 65 | 16 | 174 | 065B8421 | 16116.00₴ | - + | |
| VFY-WG DN80 PN16 (065B8422) | 80 | 16 | 275 | 065B8422 | 22608.00₴ | - + | |
| VFY-WG DN100 PN16 (065B8423) | 100 | 16 | 496 | 065B8423 | 24924.00₴ | - + | |
| VFY-WG DN125 PN16 (065B8424) | 125 | 16 | 883 | 065B8424 | 20232.00₴ | - + | |
| VFY-WG DN150 PN16 (065B8425) | 150 | 16 | 1212 | 065B8425 | 28392.00₴ | - + | |
| VFY-WG DN200 PN16 (065B8426) | 200 | 16 | 2500 | 065B8426 | 29124.00₴ | - + |
| Тип | Ду, мм | Рабочее давление, бар | Kv, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| VFY-WG DN50 PN16 (065B7440) | 50 | 16 | 79 | 065B7440 | 22356.00₴ | - + | |
| VFY-WG DN65 PN16 (065B7441) | 65 | 16 | 174 | 065B7441 | 21432.00₴ | - + | |
| VFY-WG DN80 PN16 (065B7442) | 80 | 16 | 275 | 065B7442 | 24036.00₴ | - + | |
| VFY-WG DN100 PN16 (065B7443) | 100 | 16 | 496 | 065B7443 | 27084.00₴ | - + | |
| VFY-WG DN125 PN16 (065B7444) | 125 | 16 | 883 | 065B7444 | 28644.00₴ | - + | |
| VFY-WG DN150 PN16 (065B7445) | 150 | 16 | 1212 | 065B7445 | 35892.00₴ | - + | |
| VFY-WG DN200 PN16 (065B7446) | 200 | 16 | 2500 | 065B7446 | 58344.00₴ | - + |
