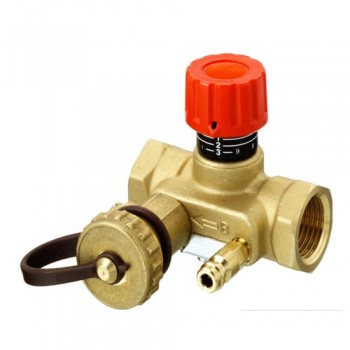

Ручной балансировочный клапан USV-I DANFOSS
Ручной балансировочный клапан USV-I предназначен для использования в системах отопления и охлаждения зданий. Его следует устанавливать, как правило, в системах с постоянными гидравлическими характеристиками.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Ручной балансировочный клапан USV-I сочетает в себе функции клапана переменного гидравлического сопротивления, перенастраиваемого вручную, и запорного клапана.
USV-I ограничивает максимальный расход тепло- или холодоносителя через стояк или установку. Клапан снабжен измерительным ниппелем и дренажным краном.
Клапан USV-I предназначен для установки на подающем трубопроводе.
USV-I в отличие от других клапанов имеет компактные габаритные размеры, что позволяет осуществлять монтаж в стесненных условиях. Для удобства эксплуатации ось шпинделя всех клапанов расположена под углом 90° по отношению к дренажному крану и измерительным устройствам.
Особенности:
- Объединяет функции балансировочного, запорного и дренажного клапанов;
- Компактная конструкция клапана;
- Предусмотрена возможность измерения перепада давления (расхода) на клапане;
- Запорная функция реализуется быстро и легко без изменения настроек;
- Клапан оснащен встроенным дренажным краном;
- Дренажный кран защищен от загрязнения металлическим колпачком;
- Конструкция клапана позволяет применить теплоизоляцию, сохраняя доступ к рукоятке настройки и дренажному крану.
Технические характеристики
| Параметры | Значение |
| Номинальный диаметр DN | 15 - 50 мм |
| Номинальное давление PN | 16 бар |
| Испытательное давление | 25 бар |
| Максимальный перепад давления на клапане | 1,5 бар |
| Рабочая среда | Вода/водогликолевая смесь с концентрацией гликоля до 30% |
| Температура рабочей среды | -20…120 °С |
| Материал корпуса клапана, конуса и других металлических деталей | Латунь |
| Материал кольцевого уплотнения | EPDM |
| Тип | Ду, мм | Присоединение, дюйм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| USV-I DN15 (003Z2131) | 15 | 1/2 | 1.6 | 003Z2131 | 2268.00₴ | - + | |
| USV-I DN20 (003Z2132) | 20 | 3/4 | 2.5 | 003Z2132 | 2604.00₴ | - + | |
| USV-I DN25 (003Z2133) | 25 | 1 | 4.0 | 003Z2133 | 3312.00₴ | - + | |
| USV-I DN32 (003Z2134) | 32 | 1 1/4 | 6.3 | 003Z2134 | 4584.00₴ | - + | |
| USV-I DN40 (003Z2135) | 40 | 1 1/2 | 10.0 | 003Z2135 | 5544.00₴ | - + | |
| USV-I DN50 (003Z2151) | 50 | 2 | 16.0 | 003Z2151 | 9036.00₴ | - + |
| Тип | Ду, мм | Присоединение, дюйм | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| USV-I DN15 (003Z2136) | 15 | 3/4 | 1.6 | 003Z2136 | 2376.00₴ | - + | |
| USV-I DN20 (003Z2137) | 20 | 1 | 2.5 | 003Z2137 | 2748.00₴ | - + | |
| USV-I DN50 (003Z2152) | 50 | 2 1/4 | 16.0 | 003Z2152 | 9000.00₴ | - + |
