Автоматический регулятор давления «до себя» прямого действия AVA
Бренд
Danfoss
В избранное
AVA - это автоматические регуляторы давления «до себя» прямого действия, используются в первую очередь в системах централизованного теплоснабжения, обычно в качестве регуляторов подпорки.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
AVA - это автоматические регуляторы давления «до себя» прямого действия, используются в первую очередь в системах централизованного теплоснабжения, обычно в качестве регуляторов подпорки.
Регулятор AVA состоит из регулирующего клапана, регулирующего элемента с одной мембраной и пружиной (пружинами) настройки и одной импульсной трубки.
Клапан регулятора нормально закрытый и открывается при повышении давления перед регулятором.
Основные характеристики:
- Номинальный диаметр, DN: 15 … 50 мм.
- Максимальная пропускная способность, Kvs: 4.0 … 25 м3/ч.
- Номинальное давление, РN: 25 бар.
- Диапазоны настройки Δps: 1.0-4.5 / 3.0-11.0 бар.
- Регулируемая среда: подготовленная вода/водный раствор гликоля до 30%, температурой от 2 до 150 °С.

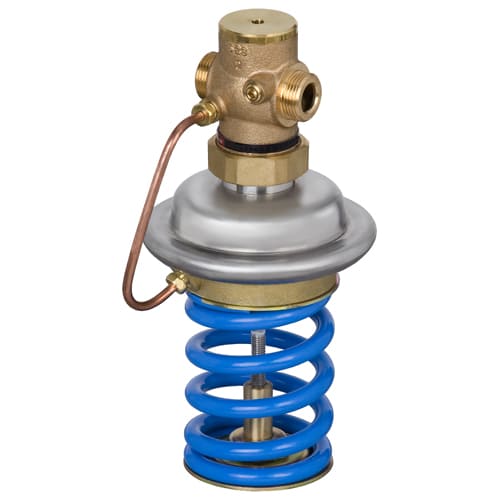

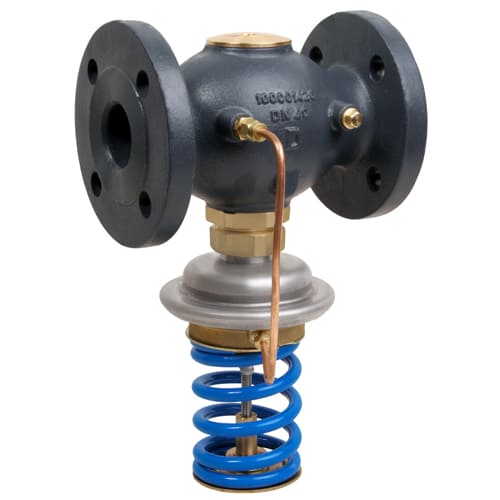

- Соединения: наружная резьба (+ соединительные фитинги); фланцы.
- Соответствуют требованиям Директивы 97/23/ЕС «Оборудование, работающее под давлением».
Технические характеристики:
| Параметры | Значение |
| Номинальный диаметр DN, мм | 15 - 50 |
| Пропускная способность клапана Kvs, м3/ч | 4.0 - 25 |
| Расходная характеристика регулирования | Линейная |
| Фактор кавитации Z | >0,5 - >0,6 |
| Протекание согласно стандарту IEC534, % от Kvs | <0,02 или <0,05 |
| Номинальное давление PN, бар | 25 |
| Площадь мембраны, см2 | 54 |
| Диапазон настройки давления, бар | 1 - 4.5 или 3 - 11 |
| Цвет пружины | Голубая, черная или зеленая |
| Макс. перепад давления, бар | 16 или 20 |
| Регулируемая среда | Подготовленная вода или водный раствор гликоля (до 30 %) |
| рН регулируемой среды | Мин. 7, макс. 10 |
| Температура регулируемой среды, °С | 2 … 150 |
| Присоединение | Наружная резьба или фланцевое |
| Материал корпуса клапана | Красная бронза или высокопрочный чугун |
| Материал корпуса мембранного блока, верхняя часть | Нержавеющая сталь |
| Материал корпуса мембранного блока, нижняя часть | Латунь, стойкая к вымыванию ионов цинка |
| Материал седла клапана | Нержавеющая сталь |
| Материал конуса (золотника) клапана | Латунь, стойкая к вымыванию ионов цинка |
| Материал мембраны и уплотнения | EPDM |
| Материал импульсной трубки | Медная трубка Ø 6 х 1 мм |
Подробнее
Номенклатура для заказа
| Тип | Ду, мм | Kvs, м3/ч | Присоединение | Диапазон настройки, бар | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|---|
| AVA DN15 (003H6614) | 15 | 4.0 | Внешняя резьба, 3/4" | 1 - 4.5 | 003H6614 | 46464.00₴ | - + | |
| AVA DN15 (003H6620) | 15 | 4.0 | Внешняя резьба, 3/4" | 3 - 11 | 003H6620 | 46464.00₴ | - + | |
| AVA DN20 (003H6615) | 20 | 6.3 | Внешняя резьба, 1" | 1 - 4.5 | 003H6615 | 52788.00₴ | - + | |
| AVA DN20 (003H6621) | 20 | 6.3 | Внешняя резьба, 1" | 3 - 11 | 003H6621 | 52788.00₴ | - + | |
| AVA DN25 (003H6616) | 25 | 8.0 | Внешняя резьба, 1 1/4" | 1 - 4.5 | 003H6616 | 59796.00₴ | - + | |
| AVA DN25 (003H6622) | 25 | 8.0 | Внешняя резьба, 1 1/4" | 3 - 11 | 003H6622 | 59796.00₴ | - + | |
| AVA DN32 (003H6626) | 32 | 12.5 | Фланцевое | 1 - 4.5 | 003H6626 | 99924.00₴ | - + | |
| AVA DN32 (003H6629) | 32 | 12.5 | Фланцевое | 3 - 11 | 003H6629 | 99924.00₴ | - + | |
| AVA DN40 (003H6627) | 40 | 20.0 | Фланцевое | 1 - 4.5 | 003H6627 | 131580.00₴ | - + | |
| AVA DN40 (003H6630) | 40 | 20.0 | Фланцевое | 3 - 11 | 003H6630 | 131580.00₴ | - + | |
| AVA DN50 (003H6628) | 50 | 25.0 | Фланцевое | 1 - 4.5 | 003H6628 | 144024.00₴ | - + | |
| AVA DN50 (003H6631) | 50 | 25.0 | Фланцевое | 3 - 11 | 003H6631 | 144024.00₴ | - + |
Аксессуары
| Тип | Описание товара | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|
| Комплект соединительных фитингов под сварку DN15 (003H6908) | Комплект из 2-х фитингов с уплотнением, DN 15, фаска под сварку | 003H6908 | 2376.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN20 (003H6909) | Комплект из 2-х фитингов с уплотнением, DN 20, фаска под сварку | 003H6909 | 3276.00₴ | - + | |
| Комплект соединительных фитингов под сварку DN25 (003H6910) | Комплект из 2-х фитингов с уплотнением, DN 25, фаска под сварку | 003H6910 | 4116.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN15 (003H6902) | Комплект из 2-х фитингов с уплотнением, DN 15, коническая наружная резьба, 1/2" - 3/4" | 003H6902 | 1136.40₴ | - + | |
| Комплект соединительных фитингов резьбовые DN20 (003H6903) | Комплект из 2-х фитингов с уплотнением, DN 20, коническая наружная резьба, 3/4" | 003H6903 | 1788.00₴ | - + | |
| Комплект соединительных фитингов резьбовые DN25 (003H6904) | Комплект из 2-х фитингов с уплотнением, DN 25, коническая наружная резьба, 1" | 003H6904 | 2676.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN15 (003H6915) | Комплект из 2-х фитингов с уплотнением, DN 15, фланцевые РN 25 | 003H6915 | 10752.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN20 (003H6916) | Комплект из 2-х фитингов с уплотнением, DN 20, фланцевые РN 25 | 003H6916 | 10752.00₴ | - + | |
| Комплект соединительных фитингов фланцевые DN25 (003H6917) | Комплект из 2-х фитингов с уплотнением, DN 25, фланцевые РN 25 | 003H6917 | 10752.00₴ | - + |
Литература
- Техническое описание Автоматический регулятор давления «до себя» прямого действия AVA (UA).pdf (490 КБ)
- Техническое описание Автоматический регулятор давления «до себя» прямого действия AVA (UA).pdf (811 КБ)
- Каталог Тепловая автоматика.pdf (17,6 МБ)
- Брошюра Тепловая автоматика.pdf (4,16 МБ)
- Паспорт Автоматический регулятор давления «до себя» прямого действия AVA.pdf (278 КБ)
