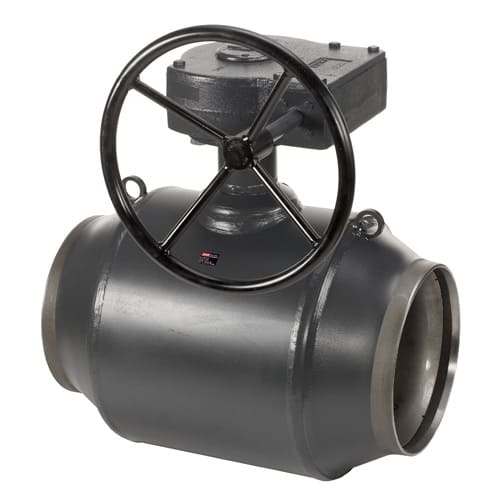

Стальной шаровый кран JIP-WW (JIP FB-WW) под приварку, с редукторным приводом
Шаровые краны JIP специально спроектированы для применения в системах централизованного теплоснабжения и других системах с предварительно обработанной водой для предотвращения коррозии.
Шаровые краны выполнены полностью из стального сварного корпуса, шар изготовлен из нержавеющей стали, и отвечают всем требованиям к современной арматуре, используемой в системах теплоснабжения. Они обеспечивают высокий уровень надежности и безопасности.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Краны снабжены уникальным уплотнением штока с применением фторопласта, (резиновые уплотнения не использованы), что гарантирует герметичность и повышенную цикличность при высоких и переменных температурах теплоносителя.
В кране применена самообжимная конструкция шара за счет специальной пружины и из двух колец из армированного углеволокном фторопласта. Этим обеспечено герметичное замыкание потока теплоносителя и оптимальное необходимое усилие поворота шара.
Главная особенность этого крана, кроме применения термостойких уплотнителей, заключается в недопущении какого-либо негативного воздействия температуры и давления теплоносителя на шар и уплотнители. С этой целью усилия от температурного удлинения трубопроводов воспринимаются корпусом крана, защищая шар от заклинивания. Этим конструктивным решением увеличивается срок службы крана за счет отсутствия срабатываемости прокладок.
Конструкция клапана делает их идеальными для применения благодаря следующему:
- Энергосбережение: с оптимальной структурой потока клапаны имеют самый высокий kv на рынке и, следовательно, самые низкие затраты на работу насосов.
- Длительный срок службы и оптимальная герметичность благодаря дизайну и выбору материала уплотнения шара (PTFE армированного углеродом) и уплотнению штока (графит).
- Шаровые краны Danfoss не требуют обслуживания в течение всего срока эксплуатации.
Технические характеристики
| Параметры | Значение |
| DN | 65 - 600 мм |
| Максимальная температура | 180 °С |
| Рабочее давление, РN | 25 бар |
| Kvs | 200 - 37500 м3/ч |
| Рабочая среда | циркуляционная вода, раствор гликоля до 50 % |
| Материал корпуса | углеродистая сталь |
| Материал шара | нержавеющая сталь |
| Материал уплотнения | фторопласт (PTFE) |
| Тип | Ду, мм | Рабочее давление, бар | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| JIP-WW DN65 PN25 (065N3618) | 65 | 25 | 200 | 065N3618 | 24456.00₴ | - + | |
| JIP-WW DN80 PN25 (065N3619) | 80 | 25 | 470 | 065N3619 | 28260.00₴ | - + | |
| JIP-WW DN100 PN25 (065N3620) | 100 | 25 | 640 | 065N3620 | 28380.00₴ | - + | |
| JIP-WW DN125 PN25 (065N3621) | 125 | 25 | 1080 | 065N3621 | 37164.00₴ | - + | |
| JIP-WW DN150 PN25 (065N3622) | 150 | 25 | 1900 | 065N3622 | 50316.00₴ | - + | |
| JIP-WW DN200 PN25 (065N3623) | 200 | 25 | 2300 | 065N3623 | 73176.00₴ | - + | |
| JIP-WW DN250 PN25 (065N0161) | 250 | 25 | 5100 | 065N0161 | 196452.00₴ | - + | |
| JIP-WW DN300 PN25 (065N0166) | 300 | 25 | 9100 | 065N0166 | 307080.00₴ | - + | |
| JIP-WW DN350 PN25 (065N0171) | 350 | 25 | 7000 | 065N0171 | 343656.00₴ | - + | |
| JIP-WW DN400 PN25 (065N0176) | 400 | 25 | 10400 | 065N0176 | 683892.00₴ | - + | |
| JIP-WW DN450 PN25 (065N0178) | 450 | 25 | 26300 | 065N0178 | 1109064.00₴ | - + | |
| JIP-WW DN500 PN25 (065N0181) | 500 | 25 | 23700 | 065N0181 | 1469544.00₴ | - + | |
| JIP-WW DN600 PN25 (065N0186) | 600 | 25 | 14300 | 065N0186 | 1598916.00₴ | - + |
| Тип | Ду, мм | Рабочее давление, бар | Kvs, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| JIP FB-WW DN150 PN25 (065N1151) | 150 | 25 | 6100 | 065N1151 | 74712.00₴ | - + | |
| JIP FB-WW DN200 PN25 (065N1156) | 200 | 25 | 11000 | 065N1156 | 180636.00₴ | - + | |
| JIP FB-WW DN250 PN25 (065N1161) | 250 | 25 | 17500 | 065N1161 | 379800.00₴ | - + | |
| JIP FB-WW DN300 PN25 (065N1166) | 300 | 25 | 24000 | 065N1166 | 781824.00₴ | - + | |
| JIP FB-WW DN400 PN25 (065N1176) | 400 | 25 | 37500 | 065N1176 | 1401612.00₴ | - + |
