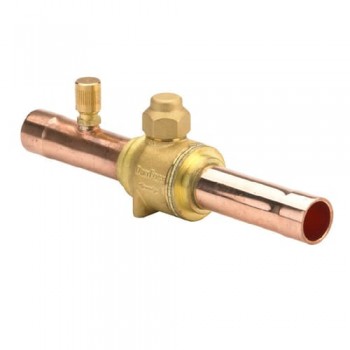

Запорный шаровый клапан GBC (GBC E)
Бренд
Danfoss
В избранное
Шаровые клапаны типа GBC от Danfoss - это ручные запорные клапаны для холодильных систем.
Клапаны GBC устанавливают в линиях нагнетания жидкости, всасывании и транспортировке горячих газообразных веществ в холодильных системах и системах кондиционирования воздуха.
ВНИМАНИЕ: при регистрации будут доступны акционные предложения, спеццены и спецскидки от указанных прайсовых цен. Авторизируйтесь перед оформлением заказа если вы уже являетесь нашим клиентом или зарегистрируйтесь при оформлении заказа через корзину.
Клапаны GBC устанавливают в линиях нагнетания жидкости, всасывании и транспортировке горячих газообразных веществ в холодильных системах и системах кондиционирования воздуха.
Шаровые клапаны GBC допускают движение потока по двум направлениям, могут поставляться с внешним портом для доступа или без него.
Особенности:
- 1/4 оборота для перехода от полностью открытого в полностью перекрытое положение.
- В положениях полного открывания и полного перекрывания вращение прекращается.
- Индикатор на верхней части штока имеет индикацию открытого или закрытого положения.
- Двойное уплотнение штока клапана.
- Специальный сплав на основе латуни гарантирует сохранность эксплуатационных характеристик во время работы в агрессивной среде.
- Устройство штока, гарантирующее безопасное функционирование при чрезвычайно высоких давлениях.
- Допускается движение потока в клапане в любом направлении.
- Полнопроходная конструкция крана соответствует диаметру линии.
- Версии с сервисным портом способствуют снижению затрат на техническое обслуживание системы в случае необходимости в нем.
| Максимальное рабочее давление | 45 бар / 650 psi (GBC E - 49 бар / 710 psi) | |||||||
| Диапазон температур рабочих сред | –40 … 100 °С для длительного функционирования, >(100 … 150) °C для кратковременного функционирования | |||||||
| Температура окружающей среды во время транспортировки/хранения | 40 … 65 °C. Относительная влажность воздуха ≤ 95 % | |||||||
| Направление потока | Два направления потока допускаются | |||||||
| Материал корпуса и хвостовика клапана | Латунь | |||||||
| Материал присоединительной трубки | Медь | |||||||
| Материал уплотнителя шарового клапана и крышки | PTFE | |||||||
| Материал шарика, стержня и клапана Шредера | Нержавеющая сталь | |||||||
| Материал двойного уплотнительного кольца в составе штока | Коррозионностойкая резина | |||||||
| Материал уплотнительного колпака, штока, направляющего кольца и крышки прорези для доступа | Латунь | |||||||
Подробнее
Номенклатура для заказа GBC, присоединение под пайку ODF/ODF
| Тип | Описание товара | Присоединение | Kv, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| GBC 6s (009L7020) | Без сервисного порта | 1/4" | 1.83 | 009L7020 | 1308.00₴ | - + | |
| GBC 6s (009L7030) | Без сервисного порта | 6 мм | 1.83 | 009L7030 | 1308.00₴ | - + | |
| GBC 10s (009L7021) | Без сервисного порта | 3/8" | 8.04 | 009L7021 | 1308.00₴ | - + | |
| GBC 10s (009L7031) | Без сервисного порта | 10 мм | 8.04 | 009L7031 | 1308.00₴ | - + | |
| GBC 12s (009L7022) | Без сервисного порта | 1/2" | 13.17 | 009L7022 | 1356.00₴ | - + | |
| GBC 12s (009L7032) | Без сервисного порта | 12 мм | 13.17 | 009L7032 | 1356.00₴ | - + | |
| GBC 16s (009L7023) | Без сервисного порта | 5/8", 16 мм | 15.66 | 009L7023 | 1428.00₴ | - + | |
| GBC 18s (009L7024) | Без сервисного порта | 3/4" | 21.93 | 009L7024 | 1872.00₴ | - + | |
| GBC 18s (009L7035) | Без сервисного порта | 18 мм | 21.93 | 009L7035 | 1872.00₴ | - + | |
| GBC 22s (009L7025) | Без сервисного порта | 7/8" | 33.34 | 009L7025 | 2136.00₴ | - + | |
| GBC 28s (009L7026) | Без сервисного порта | 1 1/8" | 62.25 | 009L7026 | 3000.00₴ | - + | |
| GBC 28s (009L7033) | Без сервисного порта | 28 мм | 62.25 | 009L7033 | 3000.00₴ | - + | |
| GBC 35s (009L7027) | Без сервисного порта | 1 3/8", 35 мм | 92.76 | 009L7027 | 4872.00₴ | - + | |
| GBC 42s (009L7028) | Без сервисного порта | 1 5/8" | 134.76 | 009L7028 | 6240.00₴ | - + | |
| GBC 42s (009L7034) | Без сервисного порта | 42 мм | 134.76 | 009L7034 | 6240.00₴ | - + | |
| GBC 54s (009L7029) | Без сервисного порта | 2 1/8", 54 мм | 240.11 | 009L7029 | 9600.00₴ | - + | |
| GBC 67s (009L7959) | Без сервисного порта | 2 5/8" | 367.38 | 009L7959 | 18684.00₴ | - + | |
| GBC 67s (009L7036) | Без сервисного порта | 2 5/8" | 203.12 | 009L7036 | 11220.00₴ | - + | |
| GBC 79s (009L7980) | Без сервисного порта | 3 1/8" | 528.87 | 009L7980 | 27384.00₴ | - + | |
| GBC 79s (009L7037) | Без сервисного порта | 3 1/8" | 171.89 | 009L7037 | 16428.00₴ | - + | |
| GBC 6s (009L7050) | С сервисным портом | 1/4" | 1.83 | 009L7050 | 1560.00₴ | - + | |
| GBC 6s (009L7060) | С сервисным портом | 6 мм | 1.83 | 009L7060 | 1560.00₴ | - + | |
| GBC 10s (009L7051) | С сервисным портом | 3/8" | 8.04 | 009L7051 | 1560.00₴ | - + | |
| GBC 10s (009L7061) | С сервисным портом | 10 мм | 8.04 | 009L7061 | 1560.00₴ | - + | |
| GBC 12s (009L7052) | С сервисным портом | 1/2" | 13.17 | 009L7052 | 1620.00₴ | - + | |
| GBC 12s (009L7062) | С сервисным портом | 12 мм | 13.17 | 009L7062 | 1620.00₴ | - + | |
| GBC 16s (009L7053) | С сервисным портом | 5/8", 16 мм | 15.66 | 009L7053 | 1704.00₴ | - + | |
| GBC 18s (009L7054) | С сервисным портом | 3/4" | 21.93 | 009L7054 | 2256.00₴ | - + | |
| GBC 18s (009L7065) | С сервисным портом | 18 мм | 21.93 | 009L7065 | 2256.00₴ | - + | |
| GBC 22s (009L7055) | С сервисным портом | 7/8", 22 мм | 33.34 | 009L7055 | 2556.00₴ | - + | |
| GBC 28s (009L7056) | С сервисным портом | 1 1/8" | 62.25 | 009L7056 | 3600.00₴ | - + | |
| GBC 28s (009L7063) | С сервисным портом | 28 мм | 62.25 | 009L7063 | 3600.00₴ | - + | |
| GBC 35s (009L7057) | С сервисным портом | 1 3/8", 35 мм | 92.76 | 009L7057 | 5832.00₴ | - + | |
| GBC 42s (009L7058) | С сервисным портом | 1 5/8" | 134.76 | 009L7058 | 7476.00₴ | - + | |
| GBC 42s (009L7064) | С сервисным портом | 42 мм | 134.76 | 009L7064 | 7476.00₴ | - + | |
| GBC 54s (009L7059) | С сервисным портом | 2 1/8", 54 мм | 240.11 | 009L7059 | 11508.00₴ | - + | |
| GBC 67s (009L7960) | С сервисным портом | 2 5/8" | 367.38 | 009L7960 | 22416.00₴ | - + | |
| GBC 67s (009L7066) | С сервисным портом | 2 5/8" | 203.12 | 009L7066 | 13452.00₴ | - + | |
| GBC 79s (009L7981) | С сервисным портом | 3 1/8" | 528.87 | 009L7981 | 32856.00₴ | - + | |
| GBC 79s (009L7067) | С сервисным портом | 3 1/8" | 171.89 | 009L7067 | 19716.00₴ | - + |
Номенклатура для заказа GBC, присоединение под пайку ODF/ODM
| Тип | Описание товара | Присоединение | Kv, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| GBC 22s (009L7000) | Без сервисного порта | 7/8", 22 мм | 33.34 | 009L7000 | 2244.00₴ | - + | |
| GBC 28s (009L7001) | Без сервисного порта | 1 1/8" | 62.25 | 009L7001 | 3156.00₴ | - + | |
| GBC 35s (009L7002) | Без сервисного порта | 1 3/8", 35 мм | 92.76 | 009L7002 | 5112.00₴ | - + | |
| GBC 42s (009L7003) | Без сервисного порта | 1 5/8" | 134.76 | 009L7003 | 6540.00₴ | - + | |
| GBC 79s (009L7969) | Без сервисного порта | 3 1/8" | 528.87 | 009L7969 | 28764.00₴ | - + | |
| GBC 28s (009L7097) | С сервисным портом | 1 1/8" | 62.25 | 009L7097 | 3780.00₴ | - + | |
| GBC 35s (009L7098) | С сервисным портом | 1 3/8", 35 мм | 92.76 | 009L7098 | 6120.00₴ | - + | |
| GBC 42s (009L7099) | С сервисным портом | 1 5/8" | 134.76 | 009L7099 | 7860.00₴ | - + | |
| GBC 54s (009L7069) | С сервисным портом | 2 1/8", 54 мм | 240.11 | 009L7069 | 12084.00₴ | - + | |
| GBC 67s (009L7958) | С сервисным портом | 2 5/8" | 367.38 | 009L7958 | 23532.00₴ | - + | |
| GBC 79s (009L7970) | С сервисным портом | 3 1/8" | 528.87 | 009L7970 | 34500.00₴ | - + |
Номенклатура для заказа GBC E, присоединение под пайку ODF/ODF
| Тип | Описание товара | Присоединение | Kv, м3/ч | Артикул | Цена, грн. (с НДС) | Кол-во | |
|---|---|---|---|---|---|---|---|
| GBC 6s E (009L9030) | Без сервисного порта | 6 мм | 1.83 | 009L9030 | 1608.00₴ | - + | |
| GBC 16s E (009L9023) | Без сервисного порта | 5/8", 16 мм | 15.66 | 009L9023 | 1824.00₴ | - + | |
| GBC 28s E (009L9026) | Без сервисного порта | 1 1/8" | 62.25 | 009L9026 | 3288.00₴ | - + | |
| GBC 42s E (009L9028) | Без сервисного порта | 1 5/8" | 134.76 | 009L9028 | 6840.00₴ | - + | |
| GBC 6s E (009L9050) | С сервисным портом | 1/4" | 1.83 | 009L9050 | 1932.00₴ | - + | |
| GBC 10s E (009L9051) | С сервисным портом | 3/8" | 8.04 | 009L9051 | 2016.00₴ | - + | |
| GBC 12s E (009L9052) | С сервисным портом | 1/2" | 13.17 | 009L9052 | 2088.00₴ | - + | |
| GBC 16s E (009L9053) | С сервисным портом | 5/8", 16 мм | 15.66 | 009L9053 | 2184.00₴ | - + | |
| GBC 18s E (009L9054) | С сервисным портом | 3/4" | 21.93 | 009L9054 | 2904.00₴ | - + | |
| GBC 22s E (009L9055) | С сервисным портом | 7/8", 22 мм | 33.34 | 009L9055 | 3288.00₴ | - + | |
| GBC 28s E (009L9056) | С сервисным портом | 1 1/8" | 62.25 | 009L9056 | 3960.00₴ | - + | |
| GBC 35s E (009L9057) | С сервисным портом | 1 3/8", 35 мм | 92.76 | 009L9057 | 6408.00₴ | - + | |
| GBC 42s E (009L9058) | С сервисным портом | 1 5/8" | 134.76 | 009L9058 | 8208.00₴ | - + | |
| GBC 54s E (009L9059) | С сервисным портом | 2 1/8", 54 мм | 240.11 | 009L9059 | 12636.00₴ | - + | |
| GBC 67s E (009L9960) | С сервисным портом | 2 5/8" | 367.38 | 009L9960 | 24600.00₴ | - + | |
| GBC 79s E (009L9981) | С сервисным портом | 3 1/8" | 528.87 | 009L9981 | 36084.00₴ | - + |
